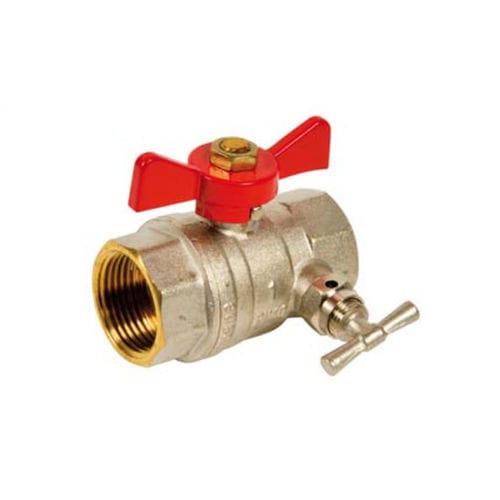

Клапан со сферическим золотником 530 series
с ручным управлениемдля распределениядля воды

клапан со сферическим золотником
клапан со сферическим золотником
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
со сферическим золотником
Привод
с ручным управлением
Функция
для распределения
Проводимые вещества
для воды
Корпус
внутренняя резьба-внутренняя резьба, из нержавеющей стали, из никелевой латуни, из стали, из алюминия, из бессвинцовой латуни
Применение
для воды
Другие характеристики
полнопоточный, с ручкой управления, с очистным клапаном
DN

0,5 in, 0,75 in, 1 in

Давление

40 bar
(580,2 psi)

Температура

МАКС.: 120 °C
(248 °F)

МИН.: -10 °C
(14 °F)

Описание

Разработанный для распределения воды, клапан имеет минимальную температуру 10°C, с максимальным значением +120°C. Диапазон давлений зависит от номинального диаметра клапана: 40 бар для DN V, 30 бар для 1"1/4, 25 бар для 1"1/2, 20 бар для 2 и 10 бар для вышеперечисленных Клапан снабжен реверсивной рукояткой, полнопроходным, противооткатным штоком и массивным шаром, все это в PTFE-уплотнении. Возможны варианты рукояток между плоской стальной или алюминиевой рукояткой, с гайкой рукоятки с покрытием Dacromet или защитой от солевого тумана. На рукоятке нанесен ее маркировочный корпус с номером ACS, датой изготовления и логотипом. Бессвинцовые латунные предохранительные клапаны 4MS с полным проходом и большой уплотнительной поверхностью для питьевой воды и распределения воды. Сальник из PTFE и шток с защитой от выдувания. Черная реверсивная стальная рукоятка Fiat с покрытием Dacromet. Нержавеющая сталь под залог от DN34" до 4", гарантия 5 лет СПЕЦИФИКАЦИИ : - корпус из бессвинцовой латуни CW510L 4MS (Cu2r "42) - латунь CW510L в соответствии со списком матеналов, разрешенных 4 MS - Полный ствол - Противоотдувной шток - Большая уплотнительная поверхность фиатов - Залог из нержавеющей стали от DN3/4* до 4" - фторопластовая упаковка - ручка Fiat из стали или алюминиевая ручка-бабочка - гайка рукоятки с покрытием Dacromet (защита от салитового спрея) -Маркировочное тело *9SP* с ACS. 4MS. дата изготовления и логос - маркировка ACS и 4MS на ручке - реверсивная ручка - Отверстие на рукоятке, позволяющее запирать клапан (благодаря зажиму nlsan) ИСПОЛЬЗОВАНИЕ: - Отопление. Питьевая вода. Охлаждение, полив и ирригация -Минная температура Ц : - 10 °С - Максимальная температура Ц ♦ 120 °С - Максимальное давление Ps: 40 бар до DN 1". 30 бар в 1*1/4,25 бар в 1*1/2,20 бар в 2* и 10 бар свыше

---
