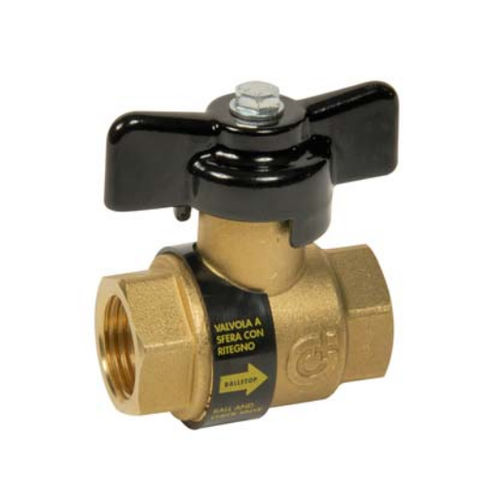

Клапан со сферическим золотником 323 series

с ручным управлениемдля остановкидля воды

Этот инструмент, упакованный PTFE, поставляется со слабой потерей головы и внутренним обратным клапаном, который можно разместить в любом положении. Он используется для всех обычных жидкостей. Инструмент работает с максимальным давлением 16 бар, с температурой от +5°C минимум до +90°C максимум. СПЕЦИФИКАЦИИ : - С боковым обратным клапаном положения айла - Уважайте направление потока, указанное стрелкой - фторопластовая упаковка - Слабая потеря головы - 10 лет гарантии изготовления (дефекты установки и износа не покрываются гарантией) ИСПОЛЬЗОВАНИЕ : - Теплота. Питьевая вода. Холодная и горячая вода - Мин Температура Ц : + 5°C - Максимальная температура Ц :+90°C - Максимальное давление Ps : 16 бар Клапан состоит из залога (1), загрязняющего обратный обтуратор (2) жидкостно-динамической формы. Во время нормальной циркуляции среды в системе затвор прижимается к возвратной пружине (3), находящейся внутри него, открывая тем самым отверстие и позволяя среде протекать через него. Когда давление на выходе из клапана превышает давление на входе, затвор выталкивается в обратном направлении против седла уплотнения на затворе (4), чтобы предотвратить обратный поток среды. Даже при отсутствии потока клапан закрывается только за счет действия удерживающей пружины. Заслонка под действием тяги, создаваемой удерживающим штоком (3) и давлением ниже по течению, полностью закрывает проход потока с помощью уплотнения (5) (в зависимости от исполнения расположенного на седле заграждающего уплотнения или на заграждающем устройстве). Задвижной клапан, оснащенный поворотной рукояткой (6) или рычажной рукояткой, в зависимости от типоразмера клапана, действует как стандартное запорное устройство.
