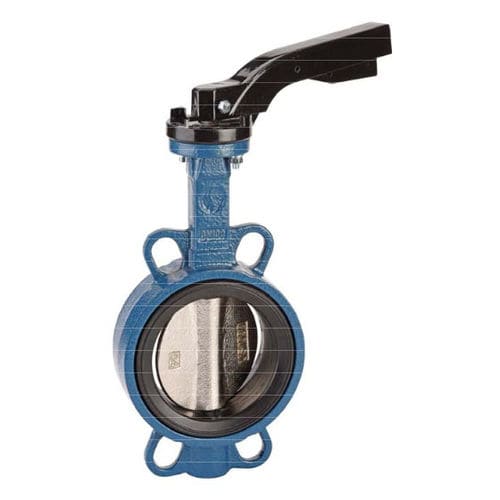

Пластинчатый поворотный клапан серии 1121 разработан с удлиненной горловиной для специальных целей изоляции. В нем используется монтажная панель по ISO 5211, а также фланцевые конструкции по ISO PN 10/16 и ISO PN20 ANSI150. Этот узел интегрирован с полным поперечным штоком, двойной политетрафторэтиленовой прокладкой и вулканизированным нитрил-бутадиеновым резиновым эластичным кольцом. Рычажная арматура используется со схемой запирания, которая обеспечивает 10 различных выравниваний.
СПЕЦИФИКАЦИИ ;
- Длинная шея для изоляции
- монтажная панель ISO 5211
-Ваферный тип
- между фланцами PN6 от DN40 до 150 и для DN300. PN10/16 от DN32 до 600. Класс 150 (PN20) от DN40 до 600
- между фланцами JIS10K от DN40 до 300
- между фланцами PN10 от DN 700 до DN1200
- Полный шток с поперечным сечением до DN600
- С рычагом 10 положений и стопорным устройством до DN150
- Двойное PTFE-уплотнение на штоке до DN600
-Заболевание нержавеющей сталью
- Эпоксидная краска RAL003 толщиной 80 микрон
- Вулканизированное сиденье из EPDM
ИСПОЛЬЗОВАНИЕ:
- Холодная и горячая вода. морская вода. деминерализованная вода. алкоголь. известковое молоко, ртуть, щелочи. гидроксид натрия
-Мин. и макс. Температура Ц : от -15°С до +110°С (130°С по времени)
- Макс. давление Ps: 16 бар до DN300,10 бар свыше
---
