Тестер герметичности расхода

ротационныйдля пломбировкипереносной

Краткое описание
Герметичная испытательная система из нержавеющей стали для проведения испытаний на проникновение воды по классам IPX1–IPX6. Оснащена регулируемыми расходами, системой рециркуляции воды по замкнутому контуру, интегрированным поворотным столом и сменными испытательными соединениями в соответствии с требованиями IP.

Общее описание

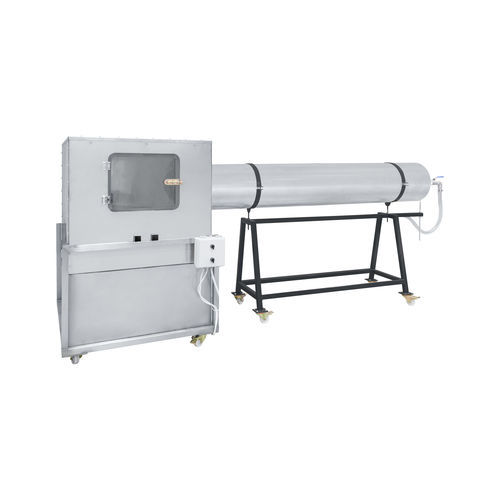

Конструкция из хромированной нержавеющей листовой стали с водонепроницаемым резервуаром и крышкой из плексигласа для наблюдения снаружи. Интегрированный поворотный стол (Ø350–Ø500 мм, устанавливается по спецификации заказчика) обеспечивает надежное крепление образцов. Система состоит из двух основных узлов: испытательной камеры и выносной трубы (для испытаний струей воды IPX5/IPX6). Выносная труба оснащена регулируемой по высоте рукояткой, расходомером и ручным клапаном для установки и контроля расхода воды. Испытательные насадки и соединения меняются вручную. Установка мобильна и фиксируется в рабочем положении.

Технические характеристики
Габариты камеры: 1000 × 1000 × 1500 мм (Ш × Д × В)
Габариты сборки выносной трубы: 580 × 2500 × 1340 мм (Ш × Д × В)
Диаметр поворотного стола: Ø350–Ø500 мм (по спецификации заказчика)
Выносная труба номинальная: Ø400 мм, длина 2500 мм
Редукторный мотор: 400 V / 0.18 kW / 24 rpm
Насос: 220 V / 1.1 kW / 0–120 L/min (расходомер и ручной клапан для регулирования)
Электроподключение: стандарт 380 V / 1.3 kW (опция 220 V)
Замкнутая циркуляция воды с регулируемыми расходами; размеры камеры могут быть адаптированы под требования заказчика. Все размеры в мм.

Условия испытаний IPX (IPX1 – IPX6)

• IPX1: Вода: пресная или очищенная; Длительность: 10 минут; Расход: 0,25 L/min (контролируется расходомером, регулируется клапаном); Скорость вращения: 1 rpm; Расстояние: ≥200 мм между каплеуловителем и образцом; Атмосферное давление / комнатная температура.
• IPX2: Вода: пресная или очищенная; Длительность: 10 минут (4 × 2,5 мин); Расход: 0,75 L/min; Наклон: фиксированный 15° (вращение отсутствует); Расстояние: ≥200 мм между каплеуловителем и образцом; Атмосферное давление / комнатная температура.
• IPX3: Вода: пресная или очищенная; Длительность: 5 минут; Расход: 10 L/min ±5% (моментальный расход контролируется); Скорость вращения: 10 rpm (опционально); Угол качания трубы: ±60° (всего 120°); Расстояние: ок. 300 мм между качающейся трубой и образцом; Атмосферное давление / комнатная температура.
• IPX4: Вода: пресная или очищенная; Длительность: 10 минут; Расход: 10 L/min ±5%; Скорость вращения: 10 rpm (опционально); Угол качания трубы: ±120° (всего 240°); Расстояние: ок. 300 мм между качающейся трубой и образцом; Атмосферное давление / комнатная температура.
• IPX5: Вода: пресная или очищенная; Длительность: 3 минуты; Расход: 12,5 L/min ±5% (моментальный расход контролируется); Скорость вращения: 20 rpm; Расстояние до сопла: 2,5–3 м; Атмосферное давление / комнатная температура.
• IPX6: Вода: пресная или очищенная; Длительность: 3 минуты; Расход: 100 L/min ±5% (моментальный расход контролируется); Скорость вращения: 20 rpm; Расстояние до сопла: 2,5–3 м; Атмосферное давление / комнатная температура.

Критерии оценки испытаний

• После испытания насухо протереть наружную поверхность и осмотреть внутреннюю часть образца.
• Внутри устройства не должно быть воды или влаги.
• Электронные компоненты должны оставаться полностью работоспособными.
• Устройство не должно иметь физических деформаций вследствие давления.

Технические характеристики / Спецификации

• Конструкция: хромированная нержавеющая листовая сталь; водонепроницаемый резервуар; крышка из плексигласа; внутренняя подсветка.
• Поворотный стол: интегрированный, диаметр Ø350–Ø500 мм (по спецификации заказчика).
• Выносная труба: номинальный Ø 400 мм, длина 2500 мм; регулируется по высоте с помощью рукоятки.
• Насос: 220 V, 1.1 kW, 0–120 L/min (расходомер и ручной клапан для регулирования расхода).
• Редукторный мотор: 400 V, 0.18 kW, 24 rpm.
• Электроподключение: стандарт 380 V / 1.3 kW (опция 220 V доступна).
• Замкнутая система рециркуляции воды; регулируемые расходные показатели; рассчитано для диапазона испытаний IPX1–IPX6.
• Габариты: камера 1000 × 1000 × 1500 мм (Ш × Д × В); сборка выносной трубы 580 × 2500 × 1340 мм (Ш × Д × В).
• Все размеры в мм; размеры камеры могут быть изменены в соответствии с требованиями заказчика.
