Фотогальванический детектор УФ Cloud Sensor

HgCdTeпромышленный

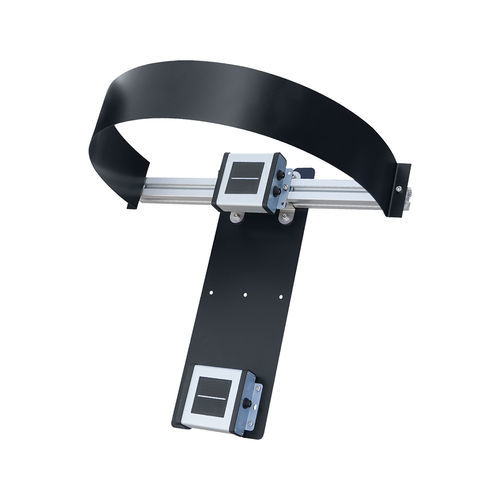

Датчик облачности SEVEN - это специализированное устройство, предназначенное для измерения облачности в коммерческих и промышленных фотоэлектрических (PV) системах. Анализируя облачность, он помогает определить, должны ли солнечные панели оставаться фиксированными или настраиваться в соответствии с положением солнца, оптимизируя энергетическую эффективность. Система включает два датчика облученности - один всегда в тени, другой всегда на свету, а также полосу затенения и монтажные компоненты. Затененный датчик измеряет диффузную облученность, в то время как открытый датчик измеряет облученность плоскости массива (POA), в соответствии со стандартами IEC 61724. Коэффициент облачности рассчитывается из отношения этих двух значений. Данные передаются через RS485 с использованием протокола Modbus RTU на регистраторы данных или системы мониторинга. Измеряемые параметры: - Облученность POA – Сумма прямого, диффузного и отраженного солнечного света на PV панелях. - Диффузная облученность – Косвенный солнечный свет, рассеиваемый облаками и атмосферой. - Прямая облученность – Солнечный свет непосредственно от солнца. - Коэффициент облачности – Диффузная облученность, деленная на POA; рассчитывается как мгновенно, так и в виде среднего за день. Технические характеристики: - Код товара: 3S-CS-MB - Измеряемые данные: Облученность плоскости массива (POA), Диффузная облученность на наклоне панели, Прямая облученность на наклоне панели, Коэффициент облачности - Диапазон коэффициента облачности: 0 … 100% - Разрешение коэффициента облачности: 5% - Частота вывода: 1/с - Вывод данных: RS485 до 38400 бод - Протокол связи: Modbus RTU - Источник питания: 12 … 30 В DC - Потребление энергии: 25 мА макс. @ 24 В DC - Длина и характеристики кабеля: 3 метра 3x2x0.22мм, 24 AWG (Устойчив к УФ и погодным условиям) - Гальваническая изоляция: 1000 В между источником питания и шиной данных RS485 - Диапазон рабочей температуры: -40°C … +85°C - Диапазон рабочей влажности: 0 … 100%RH - Размеры: 550 мм x 500 мм x 310 мм (Ш x Д x В) - Вес датчика: 4,2 кг - Степень защиты IP: IP54 (Опционально IP 65, IP 68) - Материал корпуса датчика: Алюминий - Полоса затенения: Сталь с эпоксидным покрытием FBE - Стандарт: IEC 61724-1:2021 и IEC 60904 - Калибровка: Каждый датчик калибруется под солнечным симулятором класса AAA в соответствии со стандартами IEC 60904-2 и IEC 60904-4 с использованием эталонной ячейки, откалиброванной Институтом ISFH в Германии.
