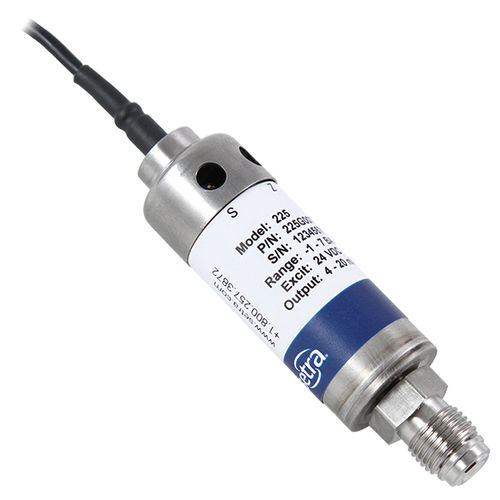

Абсолютный датчик давления Model 225
мембранныйаналоговыйрезьбовой

абсолютный датчик давления
абсолютный датчик давления
абсолютный датчик давления
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Давление
абсолютный
Технология
мембранный
Выходной сигнал
аналоговый
Сборка
резьбовой
Температура процесса

МАКС.: 85 °C (185 °F)

МИН.: -9 °C (16 °F)

Диапазон давления

МАКС.: 3 000 psi

МИН.: 0 psi

Описание

Модель 225 компании Setra идеально подходит для полупроводниковых процессов в системах доставки газа высокой чистоты, а также для систем управления, требующих сверхчистоты, высокой производительности и исключительной долговременной стабильности. Разработанный с небольшим объемом полости 0,11 дюйма3, практически исключающий захват частиц, GCT-225 может быть легко очищен. Все смачиваемые детали из нержавеющей стали 316L VIM/VAR пассивированы до 5 Ra (макс. 7 Ra.) fi nish, что устраняет неровности поверхности и обеспечивает надлежащий химический состав поверхности для коррозионной стойкости, гарантируя распределение газа без загрязняющих веществ. Каждый датчик является масс-спектрометром, который проверяется на утечку гелия со скоростью 1 x 10-9 ATMCC/сек. Модель серии 225 поставляется с вращающейся крышкой для легкого доступа к 12-оборотным потенциометрам для настройки нуля и диапазона. Стандартные шарнирные фитинги с наружной или внутренней резьбой соответствуют требованиям полупроводниковой промышленности. Кроме того, доступно несколько других типов фитингов. 225, если предлагается с выходом 5 В пост. тока, 10 В пост. тока или 4-20 мА. Для электрической оконечной нагрузки предусмотрен шестифутовый многожильный кабель или байонетный разъем. Запатентованный датчик переменной емкости Setra оснащен мембраной из нержавеющей стали VIM/VAR 316L и изолированной электродной пластиной. Между корпусом датчика и электродной пластиной образуется конденсатор переменной емкости. Повышение давления приводит к небольшому округлению мембраны, что уменьшает емкость. Изменение емкости регистрируется и преобразуется в высокоточный линейный электрический сигнал постоянного тока. Уникальная пользовательская интегральная схема Setra, использующая запатентованный принцип баланса заряда, практически невосприимчива к электромагнитным и магнитным полям.

---
