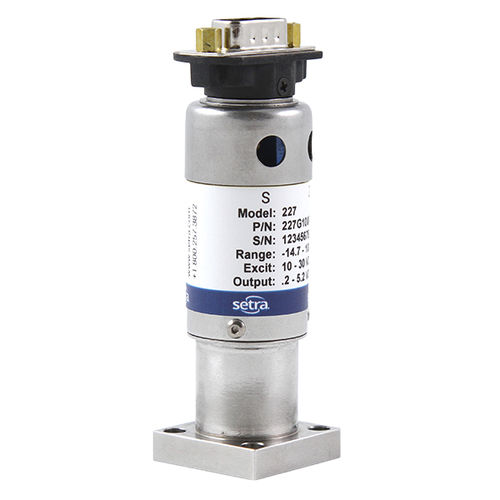

Абсолютный модулятор давления 227

аналоговыйиз нержавеющей сталис защитой

Преобразователь модели 227 компании Setra разработан для модульных газовых колонок и панелей высокой плотности, необходимых для современных инструментов диаметром 300 мм. Площадь основания модели 227 составляет 1-1/8'', что позволяет оптимизировать полезное пространство, а ее прочная конструкция делает ее идеальной для измерений давления, требующих долгосрочной стабильности, высокой точности и исключительной нечувствительности к экстремальным условиям окружающей среды. В отличие от многих других конструкций с большим мертвым объемом полости, 227-й датчик имеет небольшую камеру для легкой очистки. Все смачиваемые детали изготовлены из нержавеющей стали 316L VIM/VAR, пассивированной до 5 Ra (макс. 7 Ra), что устраняет неровности поверхности и обеспечивает надлежащий химический состав поверхности для коррозионной стойкости, гарантируя распределение газа без загрязнений. Модель 227 поставляется с выходом 5 В постоянного тока, 10 В постоянного тока или от 4 до 20 мА и обеспечивает точность ±0,25% от полной шкалы или ±1,0% от показания. Модель 227 поставляется с компактным 1-1/8" C-Seal или W-Seal основанием для монтажа вниз с выбором многожильного кабеля, 4-контактного байонетного разъема и 9 или 15-контактного разъема D-sub для электрического подключения. В сочетании с поворотным дисплеем модели 327 1-1/8'' этот комплект обеспечивает максимальную точность измерения и отображения давления. Боковой доступ к регулировкам нуля и диапазона под вращающейся защитной крышкой, а также выбор диапазонов абсолютного, избыточного или комбинированного давления дополняют этот уникальный дизайн. Принцип работы Запатентованный датчик переменной емкости Setra имеет мембрану из нержавеющей стали 316L и изолированную электродную пластину. Между корпусом датчика и электродной пластиной образуется переменный конденсатор. Увеличение давления приводит к небольшому скруглению мембраны, что уменьшает емкость.
