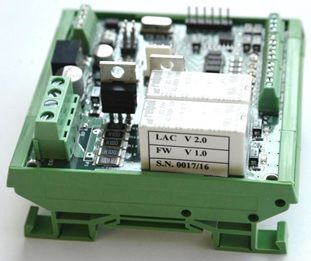

Линейный блок управления приводом L.A.C.

модульный

Электронный L.A.C. (контроллер линейного привода) : Простое решение для управления линейными приводами с низковольтными двигателями постоянного тока Электронный модуль LAC может быть использован для общих приложений, в которых применяются электрические приводы с обратной связью или без нее. Возможна автономная или многократная синхронизация операций через простую и высокоэффективную последовательную сеть (I2C). В основе модуля лежит простая схема питания ШИМ. Управление электродвигателем осуществляется в режиме разомкнутого контура мощность/скорость; прерывание осуществляется путем уменьшения командного ШИМ и замыкания проводов электродвигателя в месте остановки или на цели. Настоятельно рекомендуется использовать с винтовыми приводами acme. Функции позиционирования доступны при использовании датчика положения с обратной связью. Устройство программируется: два виртуальных конечных хода, зазор "в положении окна", сигнализация "максимальная ошибка следования", от аналогового опорного положения, удаленное позиционирование с ПК и синхронизация Master/Slaves. Точность позиционирования привода зависит от длины хода в случае потенциометра или от общего количества импульсов, включенных во весь ход. Данный модуль может быть подключен к ПЛК или другим модулям управления с оптопарой входных/выходных сигналов с уровнями напряжения 12/24. LAC поставляется с собственным FW Servosystem, но он включает в себя "загрузчик" ARDUINO и может быть перепрограммирован пользователем с помощью стандартного USB последовательного конвертера Arduino и среды IDE программного обеспечения Arduino.
