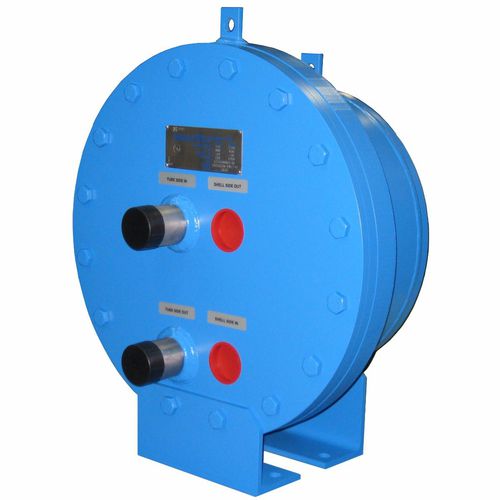

Спиральный трубчатый теплообменник представляет собой сборку спиралей, помещенную в компактный корпус, который оптимизирует эффективность теплопередачи и пространство. Каждый спиральный узел Sentry имеет сварные соединения трубок с коллектором для долговечности и прочности. Блок змеевиков приварен к головке и помещен в компактный кожух. Промежутки или зазоры между витками спирального пучка труб становятся проточной частью оболочки.
Профиль спирали компактен и занимает меньшую площадь по сравнению с кожухотрубной конструкцией. Поскольку трубный пучок свернут в спираль, требования к пространству для демонтажа трубного пучка значительно снижаются.
Если требуется экзотический материал, спиральный трубчатый теплообменник минимизирует используемый материал, поскольку коллекторы заменяют каналы, головки и трубные листы обычной кожухотрубной конструкции. Сторона кожуха обычно меньше, чем у аналогичной кожухотрубной конструкции, и нет требований к трубным опорам или перегородкам.
Штамповка ASME по запросу.
Преимущества
Оптимальная конструкция для агрессивных жидкостей/ газов
Возможность конденсации паров/отвода газов
Высокая устойчивость к тепловым и гидравлическим ударам
Многочисленные конфигурации потоков и соединений
Компактные и легкие; просты в установке
---
