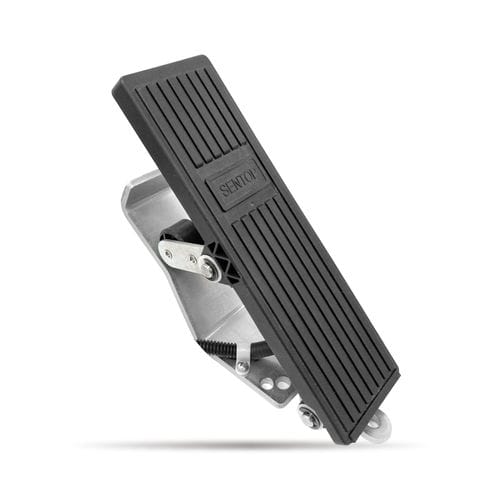

Управляющая педаль HC60FCA

потенциометрическаяс эффектом Холла1 педаль

Описание продукта
HC60FCA — магнитный датчик/контроллер положения педали на основе эффекта Холла.

Ключевые характеристики

• Бесконтактный датчик на базе Hall-IC
• Стоимость-оптимизированная версия для бюджетно ориентированных применений
• Совместим с различными интерфейсами двигателя/ECU

Общие спецификации
Угол срабатывания: 17° ±2°
Рабочая сила: 40–50 N
Механический ресурс: 10 000 000 циклов
Температура эксплуатации: -40°C до 85°C
Температура хранения: -50°C до 120°C
Масса: прибл. 860 g
Степень защиты: IP66

Электрические спецификации
Напряжение питания: 5 V ±10%
Выходной сигнал: 0–100% Vcc (аналоговый); PWM доступен опционально
Потребление тока (без нагрузки): ≤20 mA
Допуск по независимой линейности: ±2%
Разрешающая способность: 4096 (12 бит)
Время обновления: 0.3 ms
Сопротивление изоляции: >1000 MΩ (500 V DC)
Диэлектрическая прочность: 1 мин при 500 V AC

Инструкция по подключению к клеммам
Клеммы: Signal I; Signal II
Цвет провода / функция:
A: Черный / GND; Желтый / OUT2
B: Зеленый / OUT1; Синий / GND
C: Красный / 5 V DC; Белый / 5 V DC

Доступны специальные исполнения

• Альтернативные форматы выхода: PWM
• Индивидуальные диапазоны выходных сигналов и масштабирование по запросу

Техническое резюме

• Модель: HC60FCA
• Тип: магнитный датчик положения педали на основе эффекта Холла
• Разрешение: 4096 шагов (12 бит), обновление 0.3 ms
• Защита: IP66
• Температурный диапазон: -40°C до 85°C (работа); -50°C до 120°C (хранение)
• Питание: 5 V ±10%; ток ≤20 mA (без нагрузки)
• Механический ресурс: 10 000 000 циклов
• Вес: прибл. 860 g
