Зонд высокого напряжения Amp Litewire

Подзаголовок
Высоковольтный амперметрический зонд

Основные моменты

• Зонды первичного распределения для тестирования коэффициента CT
• Обеспечивает аналоговый выход для анализа формы волны
• Оптоволоконный изоляционный кабель передает сигнал на землю
• Совместим с большинством портативных тестовых анализаторов

Обзор

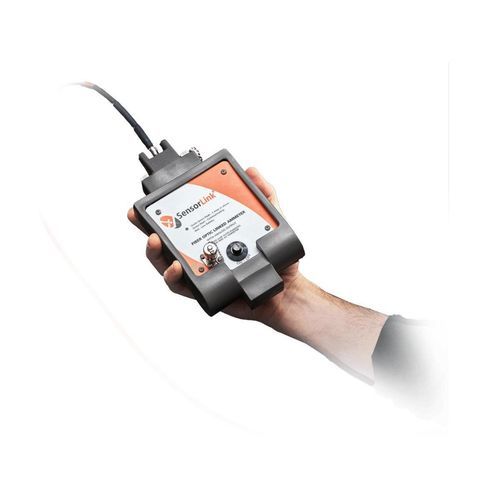

Amp Litewire - это амперметр с высоким напряжением True RMS, предназначенный для измерения тока True RMS на первичной стороне распределительной сети. Датчик-зонд крепится к изолированной горячей палке и размещается на линии среднего или высокого напряжения. Оптоволоконный кабель соединяет датчик-зонд с приемным блоком на уровне земли, который передает измерение формы волны тока в виде аналогового выхода на анализатор счетчика.

Аналоговый выход является воспроизведением формы волны тока высокого напряжения, точным до 50-й гармоники, и доступен в виде сигнала переменного тока 0-2 вольта на земле. Этот зонд предоставляет коммунальным предприятиям возможность использовать один из многих сложных низковольтных осциллографов, регистраторов захвата формы волны, анализаторов или других аналитических инструментов, которые в противном случае не способны анализировать измерения в условиях первичного распределения и высокого напряжения.

Оптоволоконный кабель физически прочен, обеспечивая при этом высокоскоростной путь передачи данных, необходимый для цифровой передачи формы волны. Этот кабель также является изолятором высокого напряжения между двумя блоками и рассчитан на обеспечение изоляции 100 кВ на фут.

Датчик-зонд не имеет движущихся частей и не требует зажима на проводе. Корпус из формованного уретана водонепроницаем и выдерживает сильные физические удары.

Аксессуары

• Крепление для датчика для 8-016 Amp LiteWire (Модель #7-016)
• Крепление для датчика для 8-015 XT Amp LiteWire (Модель #7-017)

Кейсы

• Жесткий кейс для LiteWires (Модель #7045)

Характеристики / технические спецификации

• Амперметр с высоким напряжением True RMS
• Измеряет ток True RMS на первичной стороне распределительной сети
• Датчик-зонд крепится к изолированной горячей палке
• Оптоволоконный кабель обеспечивает изоляцию 100 кВ на фут
• Аналоговый выход: сигнал переменного тока 0-2 вольта на земле
• Точность до 50-й гармоники
• Водонепроницаемый корпус из формованного уретана
• Нет движущихся частей, зажим не требуется
• Совместим с большинством портативных тестовых анализаторов
