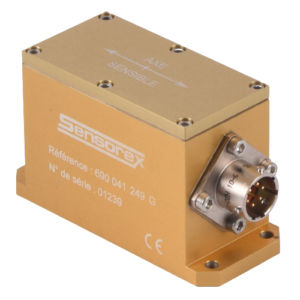

Наклономер 1 ось SX41200 series

выход токамеханическийоптический

Инклинометры/акселерометры серии SX412xx компании SENSOREX представляют собой измерительные преобразователи с замкнутым контуром. Чувствительным элементом является гальванометрический маятник, связанный с оптическим датчиком положения. Такая технология позволяет получить очень чувствительные инклинометры (<0,5 угловой секунды), без гистерезиса, с точностью порядка 1,10-4 от диапазона измерений и с широким динамическим диапазоном. Питание прибора осуществляется от одного нерегулируемого напряжения (от 10 до 30 В постоянного тока). Выход - токовая петля 4-20 мА или двунаправленное напряжение ±5 В. Выходной сигнал пропорционален синусу угла (составляющей гравитационного ускорения). Прочный корпус и гидромеханическое демпфирование чувствительного элемента позволяют использовать прибор в жестких условиях эксплуатации (удары и вибрации). Теория измерения При подаче датчика на определенный угол альфа маятниковая масса стремится двигаться в направлении наклона. Ее положение фиксируется и преобразуется в ток, который поступает в гальванометр и возвращает его в исходное положение. Этот ток, пропорциональный измеренной силе тяжести, измеряется прецизионным резистором и обеспечивает выходной сигнал. Это ускорение "a" равно: a = g * sin α При этом g - ускорение силы тяжести После заводской настройки смещения и чувствительности выходной сигнал по напряжению или току определяется по следующей формуле: Выходной сигнал = S * sin α + Bias С: -S - чувствительность инклинометра, выраженная в В/г или А/г. -Bias - выходное напряжение (ток) для нулевого наклона (2,5 В / 12 мА). Значения S и Bias указаны в протоколе измерений, поставляемом с каждым изделием. Для нахождения угла необходимо применить следующую формулу: α = Arcsin((Output-Bias)/S)
