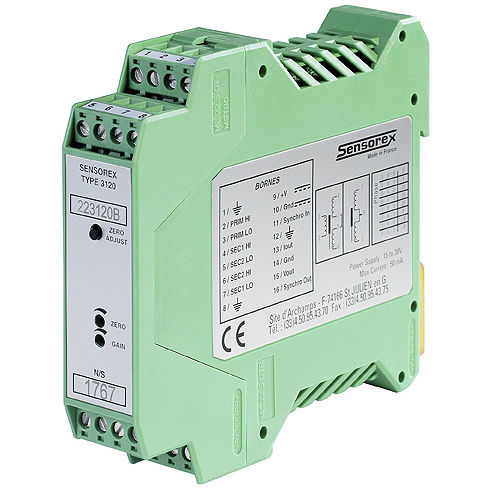

Модуль Meggitt (Sensorex) SX3120 представляет собой кондиционер индуктивных преобразователей (LVDT, RVDT и полумост).
Этот модуль имеет очень простую и практичную регулировку нуля и шкалы с помощью дип-переключателей и потенциометров.
Подключение питания, преобразователя и выходных сигналов осуществляется с помощью винтовых клемм, что облегчает обслуживание и монтаж.
Этот промышленный модуль из полиамида PA PHOENIX типа EM может быть подключен к любой распространенной DIN EN направляющей (стандарт EN 50022).
Основные характеристики
Питание 24 В постоянного тока
Возбуждение преобразователя: частота 3,5 кГц или 5 кГц / синусоидальное напряжение 1,1 Вэфф или 2,2 Вэфф
Выходной сигнал 0/10 В или ±10 В и 4-20 мА
Фазовый сдвиг от -20° до +15°
Синхронизация ведущий/ведомый
---
