Датчик силы на напряжение HLM-LC

балочного типаодноосныйс помощью тензометрического датчика

Обзор

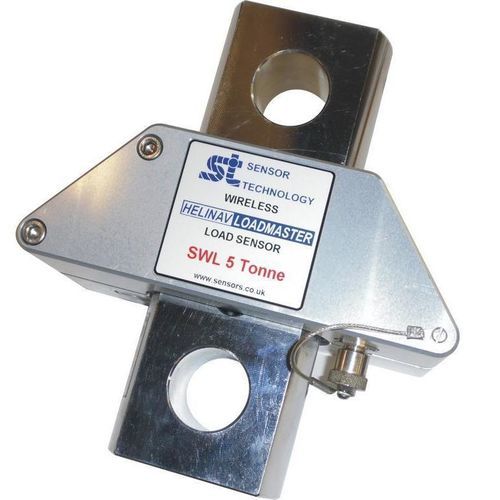

Беспроводной датчик нагрузки HeliNav LoadMaster — это тягoвый тензометрический датчик из нержавеющей стали, разработанный для измерения подвешенных нагрузок у вертолётов. Обеспечивает беспроводную передачу данных в реальном времени и локальную запись для последующего анализа полёта. Устройство работает в глобальной полосе 2,4 ГГц, оснащено двумя усиленными внутренними антеннами и использует коррекцию ошибок и data whitening для надёжной передачи телеметрии.

Ключевые преимущества

• Беспроводная работа для быстрой установки и снятия между самолетами
• Дальность связи до 100 м для гибкого размещения наземного персонала
• Частота обновления до 10 Гц для близкого к реальному времени мониторинга нагрузки
• Встроенная память 32 MBit, сохраняет до ~280 часов данных
• Внешнее питание 11–28 В (перезаряжаемое) для интеграции с бортовыми системами
• Подключение к ПК через USB для скачивания данных
• Поставляется ПО для ПК для настройки устройства и экспорта данных
• Настраиваемое автоматическое отключение для экономии батареи
• Две усиленные внутренние антенны для повышения надёжности связи
• Соответствие FCC Part 15
• Экспорт данных в Excel для анализа и составления отчетов

Совместимость и интерфейсы

• Совместим с HeliNav Handheld Receiver для приёма и отображения данных от нескольких датчиков
• Совместим с HeliNav Receiver Interface для вывода данных через RS232/RS422 или аналоговые/цифровые каналы для интеграции
• Совместим с HeliNav Cockpit Display для индикации текущей нагрузки в кабине или у окна в нескольких форматах, выбираемых пользователем

Технические характеристики

• Тип датчика: на основе тензорезистора, тягoвый датчик из нержавеющей стали
• Беспроводная полоса: 2,4 ГГц — мировая гармонизированная ISM-полоса
• Антенны: двойные внутренние усиленные антенны
• Надёжность связи: коррекция ошибок и data whitening
• Дальность передачи: до 100 м (прямая видимость, зависит от окружения)
• Частота обновления: до 10 образцов в секунду
• Встроенная память: 32 MBit (примерно до 280 часов данных)
• Загрузка данных: подключение по USB к ПК
• Питание: внешнее 11–28 В (перезаряжаемое)
• Выходы (через приёмник/интерфейс): RS232, RS422, аналоговые или цифровые по требованию
• Программное обеспечение: поставляется ПО для настройки и экспорта на ПК
• Стандарты: FCC Part 15
