Конвейерные весы

Обзор

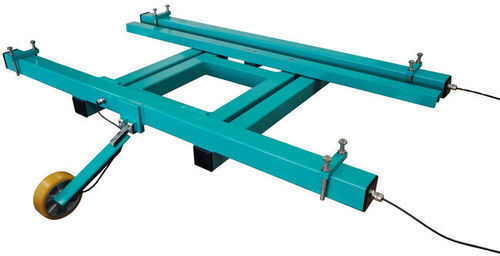

Непрерывная измерительная система для сыпучих материалов на ленточных конвейерах. Конвейерные весы с одним роликом регистрируют вес материала на участке ленты, оснащённом тензометрической датчиком, обеспечивая непрерывную запись веса и расчёт расхода в т/ч.

Особенности

• Непрерывная регистрация веса
• Диапазон пропускной способности: 45–800 т/ч
• Ширина ленты: 500–1 350 мм
• Эффективный сбор данных через интегрированный блок управления
• Простота установки на объекте
• Малое требуемое монтажное углубление

Принцип измерения
Вес транспортируемого материала измеряется тензометрической биметаллической (bending-beam) датчиковой ячейкой. Скорость ленты непрерывно регистрируется измерительным колесом со скоростным датчиком. Расход (т/ч) вычисляется на основании веса и скорости ленты.

Обработка / Управление
Обработка сигналов и вычисление значений выполняются ПЛК, интегрированным в компактный шкаф управления. Блок управления оснащён интерфейсом Profinet в стандартной комплектации для интеграции в систему автоматизации завода.

Монтаж / Механическая конструкция
Весы предназначены для простого монтажа в существующие ленточные конвейеры. Опорные балки весов крепятся болтовыми соединениями к конструкции конвейера. Стандартизированная конструкция позволяет адаптировать весы к различным ширинам ленты путём укорачивания балок, что делает устройство универсальным в применении.

Характеристики / технические спецификации

• Исполнение: окрашенное
• Материал тензодатчика: нержавеющая сталь
• Достижимая точность: ± 0,03 %
• Степень защиты датчика: IP 68
• Механическая перегрузочная способность: до 5× номинальной нагрузки (в расчёте на номинальную длину транспортировки)
• Максимальный расход: ок. 800 т/ч
• Точность системы: типично 1–2 % в диапазоне 20–100 %
• Рабочая температура: -20 °C … +50 °C
• Диапазон ширины ленты: 500 – 1 350 мм (в зависимости от ленты на объекте)
