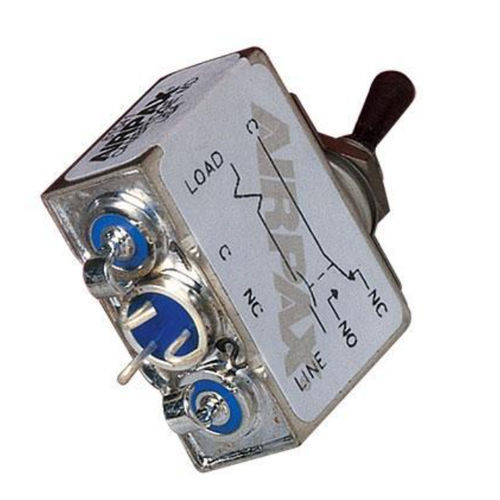

Магнитно-гидравлический выключатель AP

с защитой от короткого замыканиядля сверхнагрузкимощности

Магнитные автоматические выключатели Airpax™ серии AP, также называемые семейством 202, выпускаются в исполнении для постоянного тока, 50/60 Гц или 400 Гц и с различными задержками срабатывания, что позволяет подобрать защитное устройство в соответствии с конкретными требованиями приложения. В отличие от тепловых автоматических выключателей, AP не изменяет свой ток срабатывания в широком диапазоне температур. Одна из важнейших особенностей этого защитного устройства - действие "без отключения", означающее, что цепь не останется замкнутой при перегрузке, даже если рукоятка находится в положении ON. Механизм задержки распознает неисправность и размыкает контакты. Водонепроницаемость панели обеспечивается кольцевым уплотнением втулки и сальником из силиконовой резины в узле втулка/ручка. Испытания в соляном тумане в соответствии с MIL-STD-202, метод 101, условие испытания B, не выявили признаков коррозии, электрических или механических повреждений. Типичные области применения: связь, навигация, авиационные приборы, радары и источники питания. Устройство защиты цепи Airpax™ UP, признанное UL и сертифицированное CSA, по своей конструкции и принципу действия практически не отличается от AP. Он одобрен для работы при напряжении 50 вольт постоянного тока до 20 ампер, 120 вольт 50/60 Гц до 15 ампер и 240 вольт 50/60 Гц до 7,5 ампер. Защитные устройства UP выпускаются только в однополюсном исполнении, что обусловлено спецификациями UL и CSA на ползучесть и использованием широких стеклянных клемм. Серия UP имеет дополнительное одобрение FM (Factory Mutual Research), предназначенное для нефтехимических применений. Одобрение FM доступно только для однополюсных устройств типа UP с последовательным отключением.
