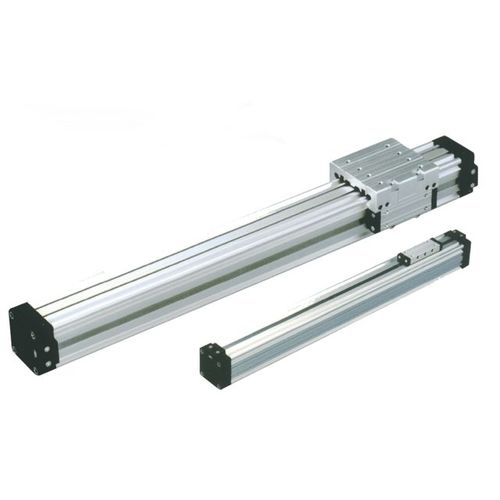

Пневматический цилиндр Z series

с магнитным поршнембез штокаиз анодированного алюминия

Бесштоковые цилиндры серии Z развивают прямую передачу усилия между поршнем и кареткой. Они предназначены для применения в тех случаях, когда требуется большой ход поршня. Они были разработаны с уменьшенными габаритными размерами по сравнению со стандартными цилиндрами с внешним штоком с внешним штоком. Направляемая версия позволяет работать со свободными нагрузками, обеспечивая при этом хорошую устойчивость к поперечным силам. устойчивость к поперечным силам. Цилиндры серии Z имеют регулируемые демпферы и всегда оснащаются магнитным поршнем. оснащены магнитным поршнем. Они также могут быть оснащены магнитными датчиками. Серия Z подразделяется на 6 отверстий: Ø 18, 25, 32, 40, 50 и 63. - Направляющая каретка: анодированный алюминий - ленты: внутренние: маслостойкий полиамид внешние: нержавеющая сталь AISI 304 - Головки: анодированный алюминий - Трубка: экструдированный профиль, анодированный алюминиевый сплав. - Замедляющие штифты: латунь - Поршень: алюминиевый сплав с направляющим кольцом из ацетальной смолы. ацетальная смола. - Уплотнения: полиуретан ✔ Уменьшенные габаритные размеры ✔ Длинные ходы ✔ Прямая передача усилия между поршнем и кареткой Жидкость: фильтрованный сжатый воздух, со смазкой или без нее Уплотнения: полиуретан Максимальный ход: 6000 мм (для диаметров от 18 до 63 мм) Материалы: алюминий - анодированный (направляющая каретка и головки); латунь - штифты замедления; - ремни: внутренние: маслостойкий полиамид - внешние: нержавеющая сталь AISI 304 - трубка: экструдированный профиль, анодированный алюминиевый сплав. - Поршень: алюминиевый сплав Диаметры: от 18 мм до 63 мм - 18, 25, 32, 40, 50 и 63 мм
