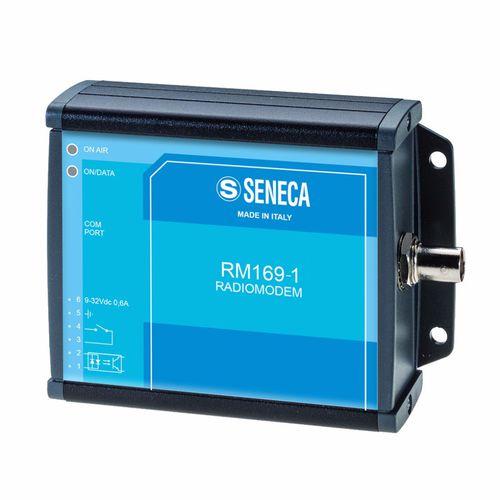

RM169-1 - это система NBFM (узкополосной частотной модуляции) в диапазоне 169 МГц и интерфейсом RS232/RS485, соответствующая Директиве 2014/53/EU (RED). Он оптимизирован для питания от первичных или вторичных батарей в приложениях Meter Reading, Tracking&Tracing, Telemetering&Commands в соответствии с ERC 70-03 и Европейской резолюцией 2005/928/EC. Модуль предлагает различные профили работы, программируемые программно, такие как "точка-точка", "точка-многоточка", широковещание и дигирепетар; поддерживает таблицы маршрутизации для пакетной адресации и маршрутизации в зонах, недоступных для прямого доступа по одному маршруту.
Рабочий диапазон - 169,400 - 169,475 МГц
Количество каналов - 1@CH50kHz; 3@CH25kHz; 6@CH12.5kHz
Модуляция - 9K00F1D или 18K0F1D (NBFM / GFSK)
Скорость передачи данных (радио) - 4.800 бит/с (@12,5 кГц ди-канализация)
9.600 бит/с (@25 кГц ди-канализация)
19.200 бит/с (@50 кГц ди-канализация)
Режимы работы - точка-точка, точка-многоточка, широковещание, дигипатер; поддержка таблиц маршрутизации для адресации
Связь по RS485 - параметры связи по последовательному порту RS485 по умолчанию установлены в 9.600 (Baud Rate) 8N1.
ПРИМЕЧАНИЕ: Если Вам необходима конфигурация изделия в режиме 8N2, пожалуйста, укажите это в примечаниях к заказу.
Встроенные входы/выходы - № 1 Цифровой вход, 5-24 В пост. тока или 3-20 В пост. тока. Zinp. 2,2 kΩ (оптоизолированный)
1 релейный выход, Н.О. 24 В переменного тока @ 0,5 A o 32 В постоянного тока @ 1 A
Приемник (тип) - CLASSE 2 - LBT e AGILITY
Чувствительность - BER <10-2
<-105 дБм@50 кГц
<-107 дБм@25 кГц
<-110dBm@12.5 кГц
Скорость передачи данных - От 1.200 до 57.600 бит/с
Габариты (LxHxD) - 90 x 100 x 40 мм
---
