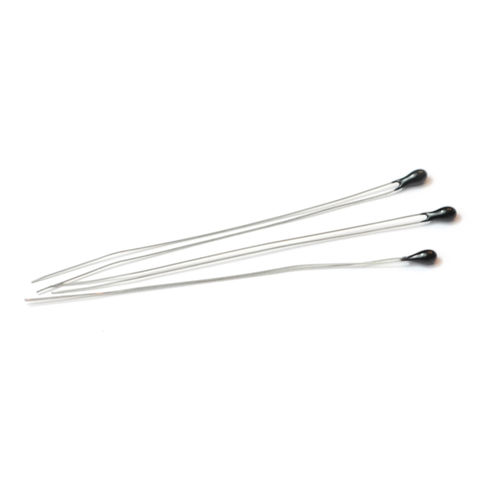

Термистор NTC с точечным согласованием (серия PM)
Терморезисторы серии PM имеют диаметр эпоксидной оболочки 0,095", имеют диапазон рабочих температур от -50°C до 150°C, поставляются с многочисленными базовыми сопротивлениями и Бета-термодатчиками, могут поставляться с допусками до ±1,0% при различных выбранных заказчиком температурах, а также могут поставляться с неизолированным свинцовым проводом № 28 - № 32 AWG. Соответствуют RoHS.
Спецификации
Пользовательские термисторы:
Для индивидуальных терморезисторов серии PM - обратитесь в компанию Selco
Стандартный размер:
Диаметр 095", длина проводов 2" или 3"
Бета:
3435K - 4847K (25ºC/85ºC)
Сопротивление при 25ºC:
1K Ом - 1 миллион Ом
Допуск при 25ºC:
±1% до ±10% или ±0,1ºC до ±1,0ºC
Температурный диапазон:
В соответствии с Вашими требованиями
Расходное значение:
2 мВт/ºC в неподвижном воздухе
13 мВт/ºC в перемешанном масле
Постоянное тепловое время:
Обычно 0,75 секунды в перемешанном масле
Максимальная номинальная мощность:
30 мВт при 25ºC - 1 мВт при 100ºC (используется в приложениях "самонагрева", таких как регулирование уровня жидкости и измерение расхода воздуха)
Описание
Ниже приведены некоторые примеры номеров деталей с корпусом датчика, специфичным для конкретного случая применения, сведения о свинцовых проводах, общая длина и т.д. Эти узлы обычно соответствуют требованиям директивы RoHS.
ПМ-А001К-2С14
Термистор NTC, базовое сопротивление 1К Ом при 25°C, бета 3977К (25/85), допуск ±2,0% при 25°C, эпоксидный инкапсулированный терморезистор диаметром 0,95", с двумя неизолированными медными выводами №30 AWG, с общей длиной 2,0 дюйма.
ПМ-Д100К-1В14
Термистор NTC, базовое сопротивление 100K Ом при 25°C, бета 4262K (25/85), допуск ±1,0% при 0°C, эпоксидный инкапсулированный терморезистор диаметром 0,95", с двумя неизолированными медными выводами №30 AWG, с общей длиной 2,0".
---
