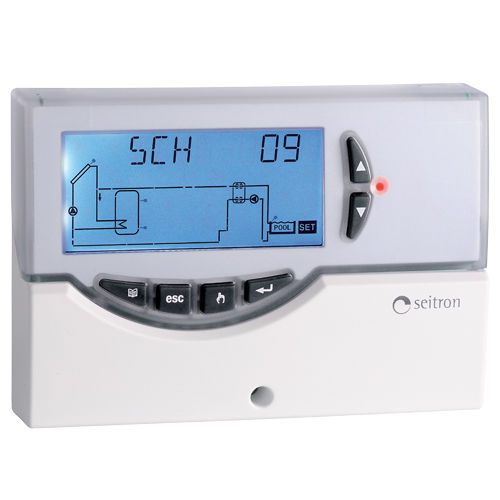

Контроллер температуры с дисплеем LCD TDST24M

термоэлектрическийдля солнечного коллектора

БЛОК УПРАВЛЕНИЯ С ВЫХОДОМ PWM Централизованный блок управления для тепловых солнечных батарей. Оснащенный 3 релейными выходами (2 для нагрузки + 1 для тревоги), ШИМ выходом, 0...10V выходом и 3 входами (датчиками), позволяет конфигурировать и управлять до 6 различными типами солнечных систем. При выборе конкретной установки блок управления автоматически управляет выходами и входами, используемыми для управления клапанами, насосами, интегрированными источниками и датчиками, используемыми в выбранном типе установки. Кроме того, на ЖК-дисплее с подсветкой можно визуализировать гидравлическую схему установки, состояние выходов, зондов, а также некоторые другие данные и информацию. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Электропитание: 230 В~ 50 Гц Поглощение энергии <2 VA Тип датчиков: 3 x NTC 10K @ 25 °C ±1 % Диапазон действия датчика: -50 °C ... +200 °C (коллектор) - -50 °C ... +110 °C (котел) Диапазон показаний температуры: -20 °C ... 180 °C Точность: ±2 °C Разрешение: 0,1°С (-20°С... 144,9°С) - 1°С (145°С... 180°С) Регулировка смещения: на S1: ±5,0°C - на S2: ±5,0°C - на S3: ±5,0°C Пароль инсталлятора: 0000 ... 9999 (по умолчанию 0000) Акустический сигнал: Вкл/Выкл (по умолчанию Вкл.) Время подсветки: 20 секунд от последнего нажатия клавиши OUT2 Релейная логика: NOR=N.O. REV=N.C. (по умолчанию N.O.) Рейтинг контактов: Выход 1 реле: 2 x 2(1)A макс. 250 В~ (SPST) Без напряжения Выходное реле 2: 8(1)A макс. 250 В~(SPST) Напряжение без напряжения Номинальные значения контактов реле сигнализации: 4(1)A макс. 250 В~ (SPDT) Напряжение без напряжения Выходной сигнал: PWM: Амплитуда: 10 В +-15% Частота: 1 кГц Ток: макс. 15 мА. 0..10V: Амплитуда: 0V...10V ±10% при 10V Минимальная нагрузка: 10 кОм.
