Электрическое испытательное оборудование Rapid H4 Flex
автоматическоедля гибких печатных платдля автомобилестроения

Электрическое испытательное оборудование - Rapid H4 Flex - Seica - автоматическое / для гибких печатных плат / для автомобилестроения
Электрическое испытательное оборудование - Rapid H4 Flex - Seica - автоматическое / для гибких печатных плат / для автомобилестроения
Добавить в папку «Избранное»
Добавить к сравнению

fo_shop_gate_exact_title

Характеристики

Тип теста
электрическое
Режим функционирования
автоматическое
Тестируемое изделие
для гибких печатных плат
Сектор
для автомобилестроения, для электронной промышленности, для использования в медицине

Описание

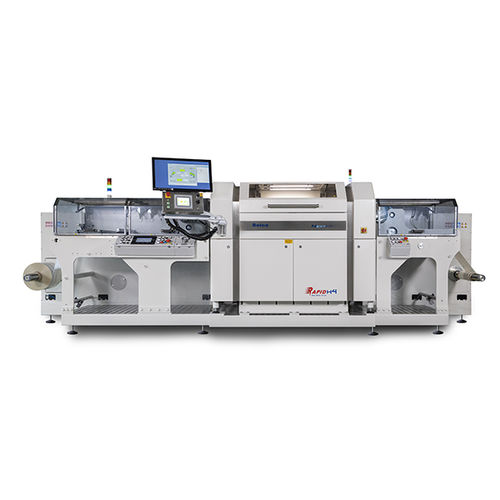

Компания Seica разработала RAPID H4 FLEX Next> для гибких печатных плат со специальной вакуумной пластиной в тестовой зоне, чтобы минимизировать коробление платы для очень тонких гибких схем. Это ответ Seica на постоянный спрос на тестирование гибких печатных плат, которые быстро распространяются в бытовой электронике, автомобильной промышленности, медицине, "умном доме" и других отраслях. Они предназначены для установки на небольших площадях с помощью изгибания, улучшающего процесс миниатюризации, и высокоплотной монтажной конструкции. ПОЛНОЕ РЕШЕНИЕ ДЛЯ ТЕСТОВЫХ ЛИНИЙ НА РЫНКЕ КАТУШЕК RAPID H4 Flex - единственный на рынке летающий пробник, способный тестировать Flex-PCB, выпускаемые в большой катушке. Для того чтобы минимизировать затраты и повысить производительность, некоторые производители Flex-PCB с большим объемом производства установили линии, специально предназначенные для изготовления схем в непрерывном рулонном полотне (reel to reel). СТРУКТУРА СИСТЕМЫ Вся система состоит из трех основных частей, перечисленных ниже. ЗОНА НАГРУЗКИ: она характеризуется первичным разматывателем со шпинделем для переноса рулона, за которым следует тянущее устройство с пневматическим тормозом. ТЕСТОВАЯ ЗОНА: Недостаточная жесткость конструкции FLEX-PCB требует использования вакуумного стола общего назначения. Поэтому RAPID H4 FLEX оснащен вакуумным лотком, установленным в рабочей зоне, и вакуумным насосом/воздуходувкой. Кроме того, тестер оснащен штамповщиком для автоматической маркировки плохой фольги после проведения процедуры тестирования. ЗОНА РАЗГРУЗКИ: она характеризуется наличием тянущего устройства с пневматическим тормозом для контролируемой подачи материалов и выходного узла с выравнивателем и первичным намотчиком с 3- и 6-дюймовым шпинделем рулонного носителя.

---
