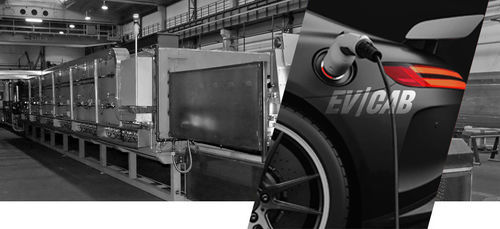

Печь для твердой пайки EV/CAB

с камеройдля предварительного подогреваэлектрическая

Обзор
Непрерывные печи EV/CAB выполняют пайку в контролируемой атмосфере для алюминиевых компонентов с помощью стальной сетчатой ленточной конвейерной линии, приводимой в движение регулируемым приводом. Процесс CAB нагревает сборки до температуры пайки в среде азота без кислорода, обеспечивая равномерную температуру деталей и стабильное формирование швов.

EV/CAB — конструкции печей для электромобильности
Системы EV/CAB предназначены для пайки крупных охладителей аккумуляторов и других алюминиевых теплообменников, используемых в электромобильной технике. Доступны конфигурации для серийного непрерывного производства и обработки деталей разных размеров.

• Радиационная CAB-печь: Подходит для непрерывной обработки деталей одинакового размера. Использует нагретую муфлу с пропорционально управляемым электрическим нагревом или сжиганием природного газа. Несколько независимо управляемых зон обеспечивают равномерные температурные профили по длине печи. Более низкие капитальные затраты и уменьшенные требования к обслуживанию по сравнению с другими методами CAB.
• Конвекционно-радиационная CAB-печь: Сочетает конвекционный предварительный разогрев и радиационную пайку для обработки деталей различной массы и размеров в одном цикле. Начальная зона использует конвекцию и радиацию для равномерного предварительного нагрева; радиационная секция доводит до рабочей температуры и поддерживает её для плавления покрытия и формирования соединения. Средние капитальные затраты и повышенная производительность при компактном габарите.
• Полностью конвекционная CAB-печь: Печь с чистой конвекцией в контролируемой атмосфере, обрабатывающая наибольшее разнообразие деталей с минимальными циклами. Рециркулируемая азотная атмосфера и принудительная конвекция обеспечивают равномерность ±3 °C. Компактная конфигурация при сопоставимой производительности, эффективна для смешанных загрузок и крупных теплообменников.

Зелёная электромобильность и конструктивные особенности

• Обеспечивает пайку компонентов для электромобилей.
• Снижает выбросы за счёт эффективного управления атмосферой.
• Независимо управляемые зоны нагрева и охлаждения для точности процесса.
• Гофрированная конструкция муфлы и специальные занавесные камеры для поддержания термической и атмосферной стабильности.

Характеристики / технические спецификации

• Модель / серия: EV/CAB (непрерывные CAB-системы для алюминиевых применений в EV)
• Конвейер: сетчатая лента из нержавеющей стали, приводимая регулируемым приводом
• Атмосфера: контролируемый азот без кислорода (рециркулируется в конвекционных системах)
• Контроль температуры: несколько независимо нагреваемых зон; конвекционные системы обеспечивают равномерность ±3 °C
• Варианты нагрева: пропорциональное электрическое нагревание или сжигание природного газа (в зависимости от конструкции)
• Доступные типы печей: Radiation CAB, Convection/Radiation CAB, Full Convection CAB
• Назначение: пайка крупных охладителей батарей и крупных теплообменников для электромобильности и автомобильной промышленности
• Производство: подходит для непрерывных серий больших объёмов; конвекционные варианты обеспечивают минимальные циклы и смешанную загрузку
• Занимаемая площадь: конвекционные системы обеспечивают компактность при сопоставимой производительности
• Конструктивные особенности: гофрированная муфла, занавесные камеры, независимые зоны для обеспечения тепловой и атмосферной стабильности
• Инвестиции и обслуживание: радиационные установки — более низкие капиталовложение и обслуживание; комбинированные установки — средние инвестиции с более высокой скоростью обработки
