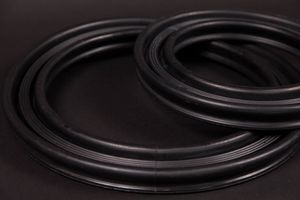

Уплотнительное кольцо

из каучукаиз БНКиз неопрена

Введение
Seal Master Corporation является лидером в области проектирования индивидуальных, полностью формованных, тканево‑армированных надувных уплотнений и мешков, предназначенных для требовательных, регулируемых и промышленных применений. Это руководство дает обзор ключевых факторов, влияющих на проектирование надувных уплотнений: геометрия, конфигурации уплотнений, геометрия применения, воздушные соединения, системы крепления, устройства управления, экологические условия и конструкция/материалы.

Геометрия
Надувные уплотнения Seal Master работают и надуваются в трех основных направлениях: аксиальном (перпендикулярно монтажной плоскости), радиальном внутрь и радиальном наружу. Для каждого направления существуют рабочие параметры, такие как высота надува (ход) и допустимый радиус изгиба по срединной линии. Эти параметры зависят от геометрии поперечного сечения уплотнения.

Типичные конфигурации надувных уплотнений
Разработано множество форм поперечного сечения для удовлетворения широкого спектра промышленных, исследовательских и военных требований. Профили выбираются по их характеристикам в конкретных направлениях надува и далее дифференцируются по методу крепления.

Распространенные типы креплений / конфигураций

• Snap-In: основание типа «ласточкин хвост», встраиваемое в соответствующую пазовую направляющую. Быстрая установка и замена; держатель обеспечивает поддержку и защиту.
• Bond-In: устанавливается в паз с прямой стенкой и фиксируется склеиванием; полезно, когда предпочтительна приклеенная установка.
• Encapsulated: уплотнение захвачено фланцем или специально сформированным каналом; надувная трубка приводит в движение твердую резиновую подошву к поверхности удара.
• Fasten: используются металлические крепления (штанги, штифты, зажимы), которые можно точечно приварить или прикрутить к монтажной поверхности.
• Recessed Groove: обычно применяется для меньших диаметров в радиальных режимах и удерживается натяжением/силой; для больших диаметров могут использоваться шпильки.
• Drop-In: разработан для установки в паз или зазор и удерживается за счет гравитации и геометрии без дополнительных крепежных средств.

Определите геометрию вашего применения
Два основных фактора определяют профиль уплотнения: геометрия и окружающая среда. Определение геометрии включает доступное монтажное пространство, требуемый ход, способ установки уплотнения и его механическую функцию. Эскиз или чертеж применения очень полезны для выбора подходящего профиля и способа крепления.

Типичные воздушные соединения
Воздушные соединения интегрально формуются в надувных уплотнениях Seal Master, обеспечивая высокую прочность и конструктивную целостность. При проектировании следует учитывать расположение основания и доступ к подаче воздуха.

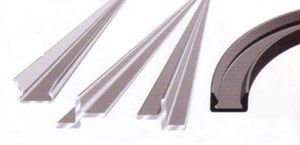

Система удержания надувных уплотнений
Правильная установка имеет решающее значение. Держатель должен удерживать уплотнение на месте, обеспечивать свободное надувание/сдувание и защищать уплотнение от повреждений. Seal Master может поставлять металлические или эластомерные держатели в ленте или кольцевой форме. В качестве альтернативы уплотнения могут удерживаться за счет механически обработанных пазов в приложении.

Устройства управления
Некоторые применения требуют управляемой или циклической работы. Решения по управлению могут включать блоки управления, клапаны, регуляторы, манометры, сигнализации и компрессоры. Seal Master может поставлять устройства управления для необходимых применений; такие устройства используются, например, для работы уплотнений в спасательных автомобилях или других критически важных системах процесса.

Экологические факторы применения
Условия окружающей среды определяют выбор компаундов эластомеров и армирующих тканей. Условия, которые следует фиксировать: диапазон температур, химическое воздействие, абразия, воздействие УФ, озон и другие механические нагрузки. Выбор материалов осуществляется в сотрудничестве между заказчиком и инженерами Seal Master на основе требований применения.

Конструкция и материалы
Надувные уплотнения Seal Master изготавливаются на заказ, армированы тканью и полностью формованы, а не простыми экструзиями. Для решения геометрических и экологических задач используются различные комбинации эластомеров и армирующих тканей. Ниже перечислены типичные эластомеры и ткани.

Типичные используемые эластомеры

• Бутил
• Хлоропрен
• Эпихлоргидрин
• Этилен‑пропилен
• Фторуглерод (Viton®)
• Натуральный каучук
• Нитрил (Buna N)
• Полиуретан
• Силикон
• Стирол‑бутадиен (Buna S)

Типичные армирующие ткани

• Дакрон
• Kevlar®
• Nomex®
• Нейлон

Индивидуальные надувные уплотнения
Seal Master выпускает индивидуально спроектированные надувные уплотнения; разработаны тысячи уникальных профилей для различных требований. Конкретный профиль, материалы и метод крепления определяются требованиями производительности применения.

Технические характеристики / Спецификации

• Manufacturer: Seal Master Corporation
• Product type: Fabric-reinforced, fully molded inflatable seals and bags
• Typical inflation directions: axial, radial-in, radial-out
• Retention options: Snap-In, Bond-In, Encapsulated, Fasten, Recessed Groove, Drop-In
• Air connections: integrally molded into the seal
• Control devices: valves, regulators, gauges, alarms, compressors (available when required)
• Typical elastomers: Butyl, Chloroprene, Epichlorohydrin, EPM, Viton®, Natural Rubber, Nitrile, Polyurethane, Silicone, SBR
• Typical fabrics: Dacron, Kevlar®, Nomex®, Nylon
• Customization: profiles are custom engineered to application geometry and environment; thousands of unique configurations exist
