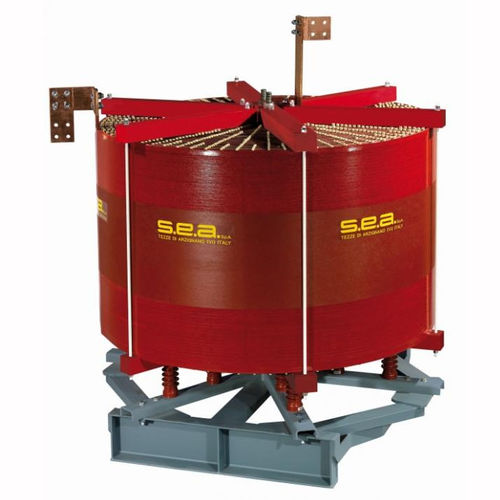

Токоограничивающий реактор

токатрехфазоваямонофазовая

В номенклатуре SEA представлены токоограничивающие реакторы напряжением до 20 кВ с номинальным током до 2500А Токоограничивающие реакторы включаются последовательно с линией питания и применяются для ограничения, до требуемых значений, величины тока короткого замыкания. Как правило, изготавливаются с воздушным сердечником в сухом однофазном исполнении. Устанавливаются в трехфазные блоки (с вертикальным, горизонтальным или ступенчатым, расположением фаз). При установке токоограничивающих реакторов необходимо учитывать, что магнитное поле, создаваемое ими, при недостаточном удалении от стен помещения, может привести к нагреву арматуры железобетонных конструкций. Реакторы малой мощности могут быть реализованы с магнитным сердечником в маслонаполненном трехфазном исполнении. Этим достигается экономия места и большая свобода при компоновке оборудования. Магнитное поле, создаваемое таким реактором, значительно меньше. •OLR (Oil-Filled-Current-Limiting-Reactor) – маслонаполненный токоограничивающий реактор •DLR (Dry-Type-Current-Limiting-Reactor) – токоограничивающийреакторсухоготипа
