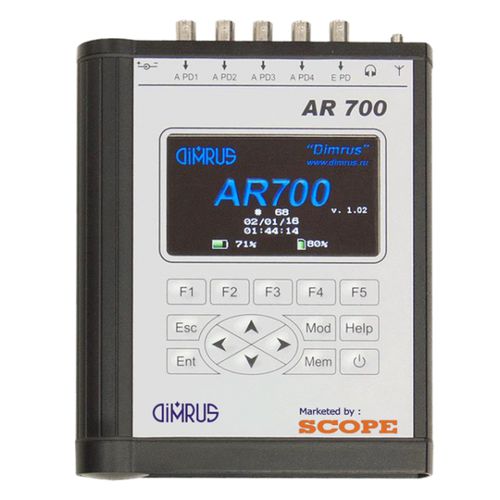

Локализатор дефектов изоляции AR700

Акустические датчики для обнаружения дефектов в изоляции высоковольтного оборудования Для принятия мер по устранению повреждений изоляции необходимо знать источник ЧР. Дефекты изоляции вызывают частичные разряды, которые излучают электрические импульсы, электромагнитные волны, а также акустические сигналы. AR700 измеряет акустические сигналы с помощью нескольких датчиков, расположенных по всему трансформатору. Затем программное обеспечение определяет место повреждения, используя разницу во времени всех входящих сигналов. Наконец, эти координаты отображаются в 3D-модели трансформатора. Прибор AR700 используется для измерения акустических сигналов на внешних поверхностях элегазовых выключателей и подстанций, силовых трансформаторов и другого бакового высоковольтного оборудования. Акустические сигналы вызваны частичными разрядами в изоляции, что является причиной дефектов. Преимуществом прибора "AR700" является быстрая установка акустических датчиков ЧР на внешней поверхности бака высоковольтного оборудования. Датчики имеют магнитный держатель, поэтому для их установки нет необходимости обесточивать оборудование. прибор "AR700" имеет 4 синхронных канала для измерения акустического сигнала. Это дает возможность не только находить дефекты в изоляции, но и определять их местоположение. Функция определения местоположения в приборе "AR700" является уникальной для акустических приборов. ОСОБЕННОСТИ - Анализ сигнала и определение местоположения зоны PD может осуществляться как в ручном, так и в автоматическом режимах. - Программное обеспечение рассчитывает место повреждения на основе разницы во времени между входящими сигналами и генерирует отчет о местоположении источника ЧР.
