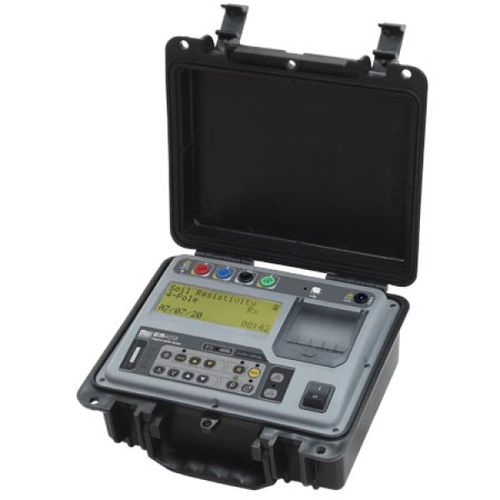

Тестер заземления EM-4058 - это цифровой прибор с микропроцессорным управлением, позволяющий измерять сопротивление заземления и удельное сопротивление грунта (по методу Веннера), а также обнаруживать паразитные напряжения, присутствующие в грунте. Этот прибор подходит для измерения систем заземления на электроподстанциях, в промышленности, распределительных сетях и т.д., в соответствии с IEC 61557-5.
Для удобства тестирования системы заземления EM4058 позволяет проводить измерения с помощью испытательного тока, частота которого может быть выбрана оператором (270 Гц, 570 Гц, 870 Гц, 1170 Гц или 1470 Гц). С одной стороны, самая низкая частота позволит проанализировать поведение системы заземления, связанное с токами короткого замыкания промышленной частоты, а с другой стороны, измерения, проводимые с самой высокой частотой, лучше всего покажут поведение в связи с электрическими токами, вызванными молнией, и обеспечат очень высокую устойчивость к напряжениям помех, которые обычно присутствуют в почве, особенно вблизи подстанций.
Прибор имеет четыре автоматически выбираемых диапазона, охватывающих измерения от 0,01 Ω до 20 kΩ, что позволяет получать очень точные измерения для любого типа грунтов. Во время измерения удельного сопротивления грунта оператор может указать расстояние между шипами, чтобы оборудование применило формулу Веннера и показало значение удельного сопротивления напрямую.
ОСОБЕННОСТИ
Измерение сопротивления грунта
Удельное сопротивление грунта (метод Веннера)
Высокое отклонение наведенного напряжения
---
