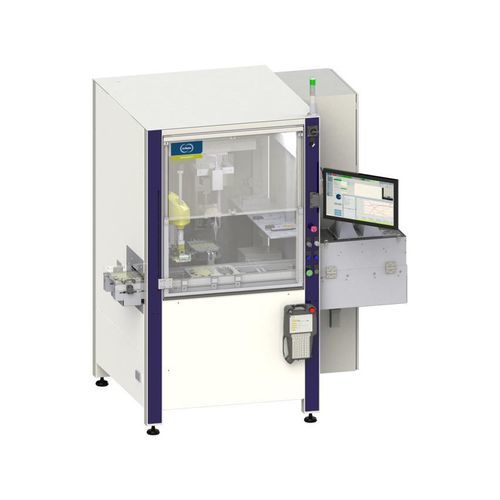

Станок для сварки ультразвук FX Core

полуавтоматическийдля электронного компонентас поворотным столом

Обзор
FX Core предназначена для ультразвуковой сварки силовой электроники (например, IGBT-модулей) и систем контактирования ячеек для аккумуляторных приложений. Система является полуавтоматической и обеспечивает встроенную регулировку инструментов и быструю их замену.

Преимущества

• Ультразвуковой сварочный головка: 20 кГц стандарт (35 кГц по запросу); встроенная регулировка и решение для быстрой замены сварочных инструментов
• Рабочая область (X‑Y стол и ось вращения): X = 250 мм, Y = 400 мм, вращение = 360°; оси с тормозными системами для максимальной жесткости и устойчивости к ультразвуковым вибрациям
• Доступность по Z (sonotrode): до 62 мм
• Запатентованный динамический контроль процесса: мониторинг кривых мощности и высоты с настраиваемыми допусками по времени сварки, высоте и деформации для каждой точки
• Кастомизируемые опции: система распознавания паттернов, DMC-ридер, измерительная и калибровочная станция

Характеристики / технические спецификации

• Применение: ультразвуковая сварка силовой электроники (например, IGBT-модули) и систем контактирования ячеек для аккумуляторов
• Тип системы: полуавтоматическая ультразвуковая сварочная машина
• Ультразвуковая частота: 20 кГц (35 кГц по запросу)
• Особенности сварочной головки: встроенная регулировка и решение для быстрой замены инструментов
• Рабочая область X: 250 мм
• Рабочая область Y: 400 мм
• Ось вращения: 360°
• Максимальная доступность по Z (sonotrode): 62 мм
• Конструкция осей: специально разработанные оси с тормозными системами для высокой жесткости и устойчивости к ультразвуковым вибрациям
• Контроль процесса: запатентованный динамический мониторинг кривых мощности и высоты; настраиваемые допуски по времени сварки, высоте и деформации для каждой точки
• Опции: система распознавания паттернов, DMC-ридер, измерительная и калибровочная станция
