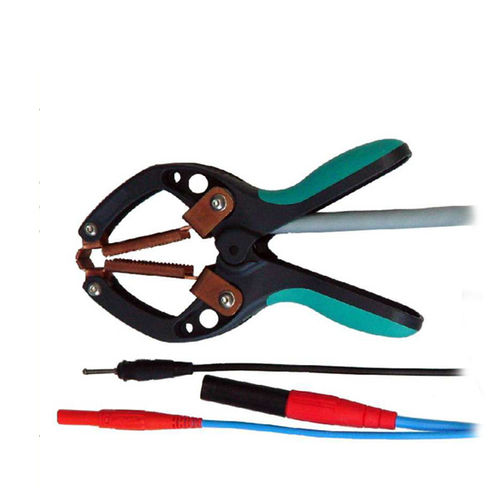

Зажим Кельвина 5Z - это прочный двухполюсный измерительный зажим для подключения к кабелям, например, к концам кабельных катушек, соединительным и обмоточным штырям (трансформаторы), а также к болтовым соединениям и шинам в энергетике. Он предназначен для тяжелых условий практической эксплуатации.
С помощью 2 зажимов Кельвина 4-полюсный контакт позволяет определять электрическое сопротивление испытуемого объекта по Кельвину независимо от значений сопротивления подводящих кабелей, при условии, что измерительный прибор сконструирован соответствующим образом.
Конечно, зажим Кельвина подходит не только для измерения низкого сопротивления, его можно использовать для любого контактирования. Например, он используется в нашей системе измерения трансформаторов MRC7200 для измерения коэффициента трансформации, фазы и сопротивления. Существуют различные конструкции зажимов Кельвина, которые в основном различаются по размеру, длине и типу подключаемого кабеля, а также используемого штекера.
Особенности
- Для диаметров от 1 мм до 60 мм
- Высокое контактное давление > 10 кп (100 Н)
- Максимальный ток 50A, 20A при использовании стандартного разъема
- Матрица из сверхпрочной меди
Аксессуары
- Специальная конструкция матрицы по запросу
- В наличии несколько кабелей и разъемов
---
