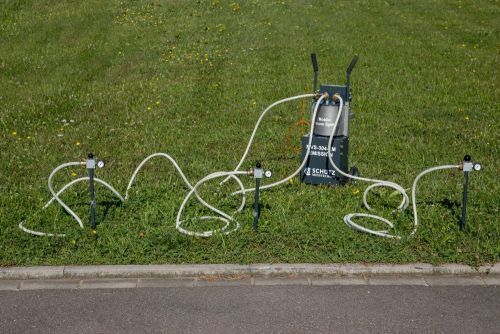

Система наблюдения выбросов MVS 304-EM

концентрациидля газовдля измерений

Измерение выбросов методом всасывания или методом буренияВ соответствии с Постановлением Европейского парламента и Совета Европы о сокращении выбросов метана в энергетическом секторе и внесении изменений в Постановление (ЕС) 2019/942 (EU Methane Emissions Regulation), метрологическое определение выбросов метана при технической эксплуатации газотранспортных и распределительных сетей становится необходимым.Метод бурения: Измерение количества выбросов методом всасывания служит для точного определения интенсивности выбросов метана в выявленных точках утечки в трубопроводной сети. Значения, полученные при таком измерении количества выбросов, соответствуют измерениям в точке утечки в почве и не должны сравниваться с поверхностными измерениями. Можно подключить до шести зондов. В MVS 304-EM измеряется расход, а концентрация в потоке отбираемого газа измеряется с помощью газоанализатора.Метод крышки: Измерение количества выбросов методом накрытия позволяет точно определить интенсивность выбросов метана на поверхности. Значения, полученные при таком измерении эмиссии, не соответствуют значениям в месте утечки в почве. В приборе MVS 304-EM измеряется скорость потока, а концентрация в потоке отбираемого газа измеряется с помощью газоанализатора. Этот метод отличается быстротой и простотой практического применения в полевых условиях. Измерения выполняются в течение короткого периода времени. Если необходимо получить количество отходящего газа непосредственно в месте утечки, его можно измерить с помощью MVS 304-EM и защитной ткани после раскопок.Расчет количества выбросов: Для определения количества выбросов и создания документации по каждому измерению имеется интернет-портал, ориентированный на конкретного заказчика.Прямое измерение выбросов: Отбор проб с высоким потоком (HFS) для компонентов труб и измерения выбросов в масштабах всей системы. Полотнища HFS выпускаются в нескольких размерах и могут быть прикреплены к фитингам, клапанам, вентиляционным отверстиям или системам ГРДМ газонепроницаемым способом с помощью всесторонних застежек-липучек. Всасывающий шланг подсоединяется через быстроразъемные соединения, а различные размеры обеспечивают полную герметизацию как точечных источников (например, сальников, фланцев, манометров), так и более крупных фитингов. Процедура соответствует методу HFS, принятому в промышленности для количественного измерения летучих выбросов. При отборе проб с большим расходом весь шлейф утечки отбирается вместе с окружающим воздухом при большом расходе. Полная герметизация/запечатывание, как в случае с мешками, не требуется. Общий объемный поток и концентрация метана регистрируются на стороне прибора и используются для расчета количества выбросов в г/ч.Процедура измерения (практическое руководство):Прикрепите ткань без натяжения и сквозняка, закрепите шнуровку.Подключите MVS304-EM к быстроразъемному соединениюЗапустите измерение и дождитесь стабилизации; типичные отдельные измерения занимают несколько минут для обеспечения стабильных значений концентрации и потока.Сделайте фотографии установки измеренияЗагрузите данные на порталПрименение и указания по стандартам: Метод подходит для всего - от фланцев до систем ГРДМ - и закреплен в европейских рекомендациях по количественному определению метана в газотранспортных сетях, распределительных сетях и хранилищах СПГ (CEN/TS 17874:2022: Идентификация и количественное определение источников, имеющих отношение к выбросам, методологические шаги). В рамках OGMP 2.0 HFS рекомендуется в качестве подхода к измерению на уровне источника/компонента для отчетности более высокого уровня (уровень 4/5). Текущие технические руководящие документы и шаблоны поддерживают анализ неопределенности и управление данными. Обеспечение качества/лучшие практики: Обеспечение полного охвата, выбор размера корпуса таким образом, чтобы вся утечка находилась в поле всасывания, исключение путей утечки путем проверки полного всасывания по краям.MVS 304-EMНа мобильной вакуумной станции могут одновременно работать до шести всасывающих зондов, или, в качестве альтернативы, можно подключить крышку для метода крышки.Работа с MVS 304-EM проста и удобна для пользователя. Двухступенчатая система фильтрации задерживает воду и грязь. Фильтр можно легко заменить всего за несколько шагов.Технические характеристики MVS 304-EM:Номинальное напряжение: 230 В - 50 ГцМощность двигателя: 0,5 кВтРасход воздуха: макс. 14 м³/чВакуум: ок. 850 мбарВес: ок. 33 кгРазмеры: Д x Ш x В, 32 x 47 x 65 смИзмерение расхода: 0-250 л/минКомплект поставки:MVS 304-EMA защитный коврик ок. 1x2 мСертификат проверкиРуководство по эксплуатацииАксессуары:209.793 Набор зондов209.791 Набор расширительных всасывающих зондов (макс. 6 подключаемых зондов)204.361 Адаптер для устройств с соединительной муфтой 20 мм204.442 Телескопический монтажный комплект MVS302 в комплектеТехнические характеристики / особенности:Прибор для измерения выбросов метана с помощью крышки или методом буренияПодключается до шести зондовСовместимость с высокопоточным отбором проб (HFS)230 В - 50 Гц, двигатель 0,5 кВтМакс. расход: 14 м³/чВакуум: ок. 850 мбарВес: ок. 33 кгРазмеры: 32 x 47 x 65 смИзмерение расхода: 0-250 л/минДвухступенчатая система фильтрацииВ комплект входит защитный коврик, сертификат проверки, руководство по эксплуатации
