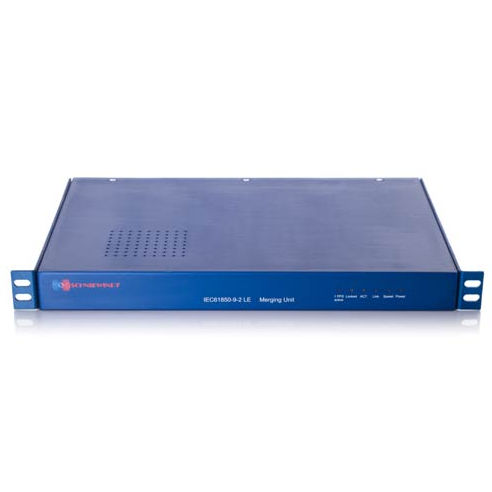

Аналоговый/цифровой блок преобразователя CSN®

Соединительный блок IEC 61850-9-2 LE является оптимальным решением для сопряжения технологических шин. Он позволяет консолидировать измерения, выполненные в распределительном устройстве, реле защиты питания, счетчики и регистраторы отказов, расположенные в помещении БЩУ. Использование волоконно-оптической связи делает ее по своей природе безопасной. Устраняя большую часть медных проводов, объединенный блок CSN® решает ключевые технические и логистические проблемы, влияющие на стоимость проектирования, строительства и технического обслуживания подстанций. Простая и безотказная архитектура открытой технологической шины МЭК 61850-9-2 позволяет работать на одной шине с реле, измерительными приборами и регистрирующим оборудованием различных производителей. Соединительный блок IEC 61850-9-2 LE собирает данные от обычных измерительных трансформаторов и преобразует аналоговые сигналы в цифровой протокол, определенный стандартом IEC 61850-9-2. Модуль слияния CSN® передает преобразованный сигнал по оптоволоконному кабелю с помощью оборудования Ethernet промышленного класса. Благодаря низкой электрической нагрузке на измерительные трансформаторы, объединенный блок CSN® может быть вставлен в действующую подстанцию без воздействия на существующие установки.
