Инкрементальный линейный энкодер MSQscale

магнитныйцифровойкомпактный

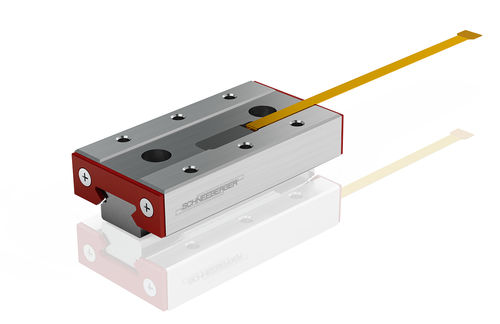

Система измерения длины, интегрированная в стол с микророликами MINISLIDE MSQscale, базируется на наших проверенных временем направляющих MINISLIDE MSQ и может быть заказана для любого продукта из нашего ассортимента. MSQscale, базируется на наших проверенных временем направляющих MINISLIDE MSQ и может быть заказана для любого продукта из нашего ассортимента. Принцип работы и компоненты MSQscale MSQscale представляет собой оптическую инкрементальную систему измерения, которая состоит из системы направляющих MINISLIDE MSQ и следующих дополнительных компонентов: A Эталонная мера на направляющей шине B Оптический датчик, интегрированный в направляющую каретку C Гибкий кабель (не должен подвергаться динамическим нагрузкам) D Интерфейсный модуль Высокоточная эталонная мера является частью поверхности закаленной шины. Датчик регистрирует оптические сигналы и выдает свои исходные сигналы, которые проходят аналоговую или цифровую обработку в интерфейсном модуле для дальнейшего использования на стороне заказчика.
