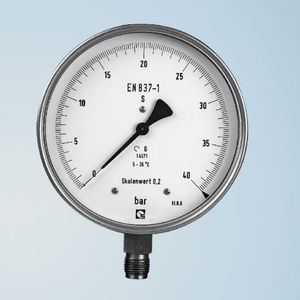

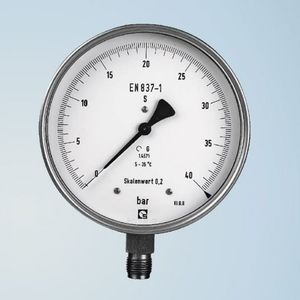

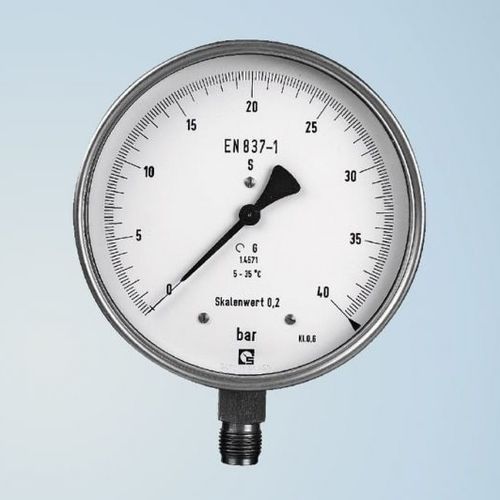

Измерительная функция такая же, как и у обычного манометра с трубкой Бурдона. Кругообразно изогнутая трубка с одной стороны соединена со штуцером, а с другой стороны закрыта. При избыточном давлении внутри бурдонной трубки она вытягивается наружу, при отрицательном давлении бурдонная трубка сжимается внутрь. Это движение конца бурдонной трубки является мерой входящего давления и передается на сегмент шестерни, а затем на шестерню механизма.
Цели применения
С помощью манометра с трубкой Бурдона можно измерять давление жидкостей, газов и пара с положительным давлением до 1000 бар и отрицательным давлением до 1 бар. Для испытательных манометров мы будем использовать специальные механизмы и трубки Бурдона. Стандартная точность испытательных манометров составляет ± 0,6% от верхнего значения диапазона. Мы также предлагаем специальные версии с точностью ± 0,25% и ± 0,1% от верхнего значения диапазона.
трубка бурдона и соединение изготовлены из нержавеющей стали
корпус байонетного замка из нержавеющей стали
резьба 1/2″ BSP
---
