Кругообразно изогнутая трубка с одной стороны соединена с раструбом, а с другой стороны закрыта. При избыточном давлении внутри бурдонной трубки она вытягивается наружу, при отрицательном давлении бурдонная трубка сужается внутрь. Это движение конца бурдонной трубки является мерой входящего давления и передается на сегмент шестерни на шестерню механизма.
С помощью манометра с трубкой Бурдона можно измерять давление жидкостей, газов и пара с положительным давлением до 1000 бар и отрицательным давлением до 1 бар. Точность манометров составляет от ± 0,1% до ± 2,5% от верхнего значения диапазона.
Материал
Трубки Бурдона изготавливаются на заказ в соответствии с конкретными потребностями. Они могут быть изготовлены из цветного металла, а для более агрессивных сред могут быть использованы такие материалы, как SS 316L или Monel.

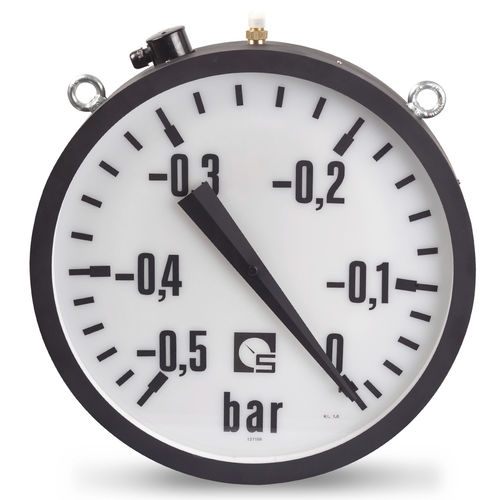

Манометр трубки Бурдона
Класс 1,0
Трубка Бурдона и соединение изготовлены из латуни
Окно из акрилового стекла
Корпус из глинозема
Кольцо из стали
Резьба 1/2″ BSP сверху или специальная резьба по запросу
---
