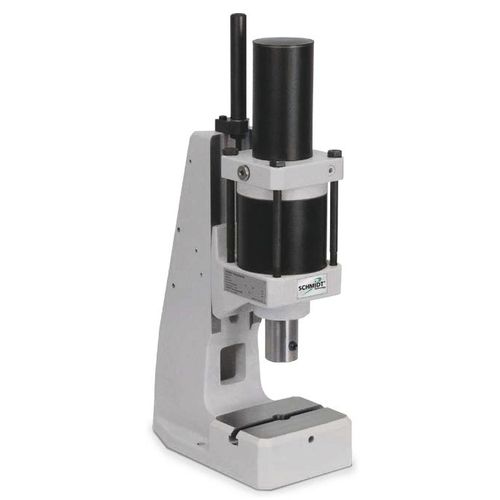

Пневматический пресс 23
для гибкидля сборкидля калибровки

пневматический пресс
пневматический пресс
пневматический пресс
пневматический пресс
пневматический пресс
пневматический пресс
пневматический пресс
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Привод
пневматический
Функция
для гибки, для сборки, для калибровки, для вставки
Конструкция
с С-образной станиной, с опускным плунжером, с рамами
Контроль-управление
автоматический
Другие характеристики
по индивидуальному заказу, прямого действия
Применение
для процесса
Сила

4,2 kN

Открытие

МИН.: 90 mm
(4 in)

МАКС.: 1 020 mm
(40 in)

Ход

МИН.: 50 mm
(2 in)

МАКС.: 300 mm
(12 in)

Ширина стола

110 mm, 160 mm
(4 in, 6 in)

Длина стола

150 mm, 185 mm, 200 mm
(6 in, 7 in, 8 in)

Вес

35 kg
(77 lb)

Описание

Семейство продуктов SCHMIDT® PneumaticPress прямого действия с постоянной прогрессией усилия представляет собой модульную систему, которая оптимально отвечает требованиям в области формовки, соединения и сборки в диапазоне усилий прессования от 1,6 до 43 кН. В сочетании с системой управления SCHMIDT® PressControl 75 или 700 прессы становятся рабочими станциями, прошедшими типовые испытания по стандарту EC и соответствующими требованиям CE, опционально с контролем процесса. Прессовые системы могут использоваться как в одноцикловом, так и в автоматическом режиме. Характеристики * Круглый антиротационный плунжер * Регулируемое положение плунжера в BDC с помощью прецизионного нижнего упора (1 деление = 0,05 мм) на шкале * Т-образный паз со стопорным установочным винтом в монтажной пластине приспособления Опции Вариант O с доплатой 1) Типовые значения; могут отклоняться на ± 3 мм из-за допусков при литье и производстве Специальные исполнения Никелированные - литые детали покрываются никелем, стальные детали обработаны черным оксидом, анодированы алюминием, прецизионные стальные поверхности не обрабатываются Окраска на заказ - пресс и колонна могут быть окрашены в соответствии с требованиями заказчика цветовая спецификация Отверстия для адаптации оснастки - могут быть предоставлены размеры, определенные заказчиком поставляться

---
