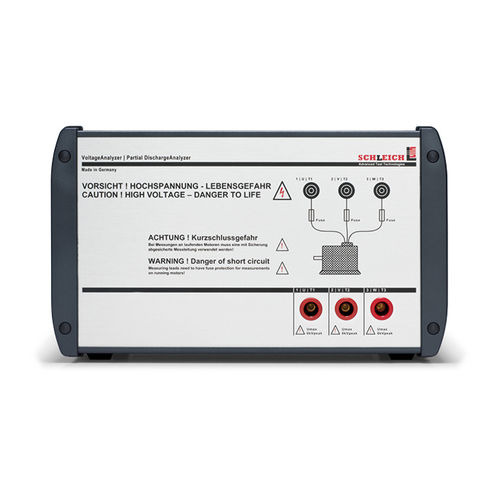

Тестер напряжения VoltageAnalyzer

изоляцииударной волнычастичной разгрузки

Прецизионное измерение импульсного напряжения непосредственно на обмотке. - учет влияния измерительных проводов - идеально подходит для быстрого времени нарастания импульсного напряжения - сверхбыстрая частота дискретизации - высокое разрешение измерений - одновременное измерение ЧР с помощью пассивной или активной антенны - встроенное переключение между измерительными проводами Анализатор напряжения служит для измерения всех видов высоких напряжений. Диапазон частот охватывает напряжения постоянного тока до очень высоких частот импульсов в МГц-диапазоне. Поэтому он идеально подходит для измерений высокого напряжения, импульсных напряжений и частичных разрядов. Активный пробник измеряет напряжение и пики напряжения именно там, где они появляются. Это может быть, например, клеммная колодка двигателя. Эти пики напряжения могут быть вызваны преобразователем частоты или гармониками, вызванными кабелем. Измерение напряжения при скачках напряжения и частичном разряде Бывает, что внутреннее напряжение, измеренное тестером импульсных напряжений, не совсем соответствует напряжению испытуемого объекта. Это происходит из-за неизбежных индуктивностей в измерительных проводах и емкостях между ними, которые влияют на ход напряжения импульсного сигнала на пути к испытуемому объекту. Это происходит тем чаще, чем выше импульс перенапряжения. Однако для точного измерения напряжения начала частичного разряда (PDIV), подключенного к клеммной колодке двигателя, необходимо прямое измерение на клеммной колодке с помощью активного тестового щупа. Именно для этой цели был разработан VoltageAnalyzer! Измерение напряжения производится между теми же фазами, которые используются для испытания импульсным напряжением.
