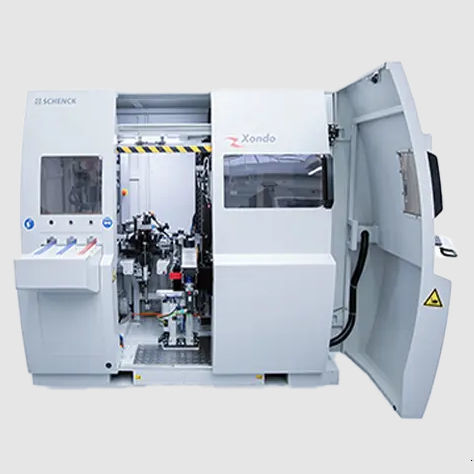

Вертикальный стабилизатор Xondo series

динамическийдля турбокомпрессорадля колеса турбины

- Полуавтоматическая балансировка узлов валов турбинных колес - Цифровая обработка измеренных данных и коррекция дисбаланса с числовым программным управлением - Простая переналадка на другие типы роторов - Короткое время цикла - Наиболее компактная компоновка - Легко перемещается Последовательность операций - Заготовка загружается в измерительную станцию. - Автоматический запуск измерения. Вычисление и передача измеренных значений на станцию коррекции, торможение до нулевого числа оборотов - Снять ротор с измерительной станции и загрузить в станцию коррекции. - Автоматическая коррекция: зажим, указатель на позицию коррекции 1-й плоскости, контролируемая шлифовка сектора. Перейдите в положение коррекции 2-й плоскости, повторите процесс шлифовки и снимите зажим. - Перенесите ротор на измерительную станцию и запустите контрольный прогон. Если ротор не находится в допуске после 1-го шага коррекции, можно выполнить дальнейшие шаги коррекции. Область применения Измерение и коррекция дисбаланса обработанных роторов турбин турбокомпрессоров. Использование станка в средне- и крупносерийном производстве. Полуавтоматическое измерение и коррекция дисбаланса в двух плоскостях и с несколькими шагами коррекции. Ручная загрузка и выгрузка. Двухпозиционный станок с измерительной и корректирующей станцией и полуавтоматической последовательностью операций. Вертикальный балансировочный блок на виброоптимизированной раме станка, сменные прецизионные пневматические опоры ротора турбины в зависимости от типа, приводимые в движение через приводную пластину с воздушной струей, адаптированной к диаметру ротора. Обработка измеренных данных с помощью измерительного блока CAB 950. Корректирующая станция с двумя блоками обработки с цифровым управлением.
