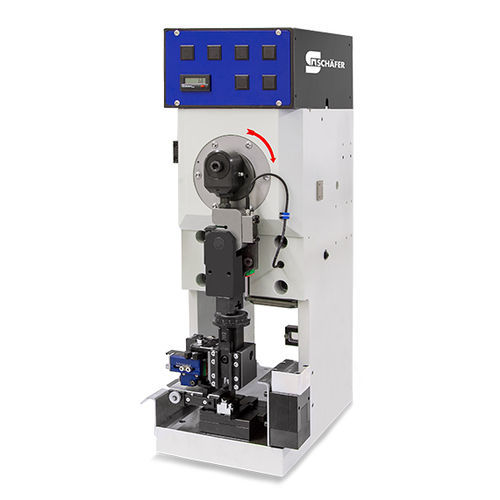

Опрессовочный станок для металлического провода CrimpStation 240

для кабелейдля коушаавтоматический

Обзор продукта
CrimpStation 240 BASIC — станция обжима для автоматизированного производства кабелей и обработки клемм. Предназначена для интеграции в полностью автоматизированные системы, может управляться централизованно через интерфейсы I/O и совместима с распространёнными аппликаторами обжима благодаря быстросъёмному зажиму. Иллюстрации могут содержать опции и специфическое оснащение.

Простая интеграция
Станция интегрируется в автоматизированные производственные линии через стандартные интерфейсы I/O, обеспечивая централизованное управление и простое соединение «машина-машина» для автоматизации процессов.

Эффективная подготовка
Совместима со стандартными аппликаторами обжима; предусмотрён механизм быстрого крепления для быстрой смены аппликатора. Горизонтально установленный резак ленты клемм облегчает вставку несущей ленты и упрощает наладку.

Высокое качество обжима
Горизонтальная установка резака минимизирует влияние сил, вызываемых прогибом несущей ленты, что способствует стабильной геометрии обжима. Для онлайн-контроля качества может быть интегрирован опциональный монитор силы обжима.

Конструктивная особенность
CrimpStation 240 BASIC обеспечивает повышенную жёсткость в своём классе, что улучшает точность даже при повышенных усилиях прессования. Компактные габариты позволяют устанавливать станцию в ограниченном пространстве машин или ячеек.

Высокая безопасность оператора
Для установки внутри ограждающей машины учтены меры по механической и электрической безопасности, а также электромагнитной совместимости в соответствии с применимыми европейскими руководящими документами.

Стандартное оснащение

• Контейнер для отходов
• Бесконтактный предохранительный выключатель
• Сертифицированные компоненты безопасности

Опциональное оснащение

• Аппликатор обжима
• Бумажный сматыватель с контролем провиса
• Резак ленты клемм
• Монитор силы обжима
• Стенд/стол для станка

Технические данные
Обрабатываемые материалы:
Провод — одножильные или многожильные экранированные/изолированные кабели
Сечение провода — До 6 mm² (в зависимости от конфигурации)
Клеммы — Продольно или поперечно лентованные полосы

Производительность и геометрия:
Привод — 0,75 kW трёхфазный двигатель
Скорость двигателя — 440–2000 RPM (механически регулируемая)
Усилие прессования — 20 kN
Ход — 30 mm или 40 mm
Высота закрытия — 135,78 mm

Питание и интерфейсы:
Электропитание — 230 V, 50/60 Hz
Сжатый воздух — 6 bar
Управление — I/O

Габариты и вес:
Ширина x Глубина x Высота — 450 mm x 475 mm x 740 mm (прибл., базовая комплектация)
Вес — 167 kg (прибл., базовая комплектация)

Характеристики / Технические спецификации

• Model: CrimpStation 240 BASIC
• Привод: 0,75 kW трёхфазный двигатель
• Скорость двигателя: 440–2000 RPM (механически регулируемая)
• Усилие прессования: 20 kN
• Варианты хода: 30 mm или 40 mm
• Высота закрытия: 135,78 mm
• Обрабатываемое сечение провода: До 6 mm² (в зависимости от конфигурации)
• Клеммы: Продольно или поперечно лентованные полосы
• Электропитание: 230 V, 50/60 Hz
• Требование по сжатому воздуху: 6 bar
• Интерфейс управления: I/O
• Габариты (W x D x H): 450 x 475 x 740 mm (прибл., базовая комплектация)
• Вес: 167 kg (прибл., базовая комплектация)
