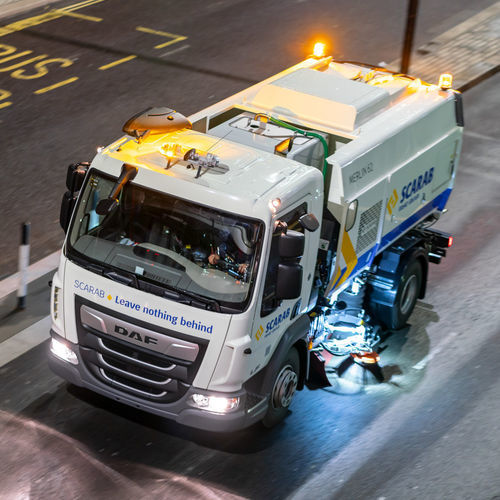

Механическая подметальная машина на грузовике Merlin 62

с тепловым двигателемгазовый двигательс дизельным двигателем

Обзор

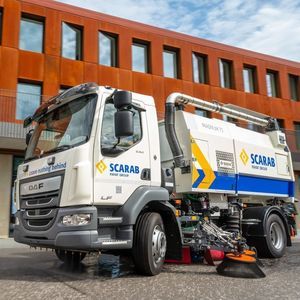

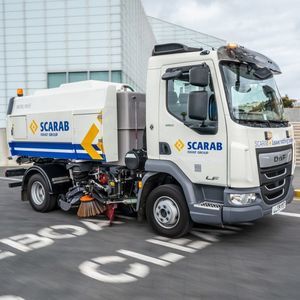

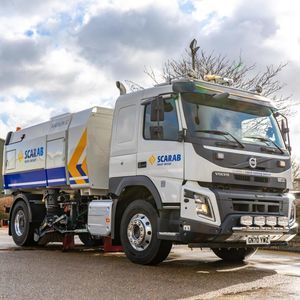

Merlin 62 — дорожная щёточная машина на шасси грузовика, предназначенная для установки на шасси с полной массой 10–16 т. Она обеспечивает высокую полезную нагрузку в своём классе и подходит для муниципальных служб и подрядных организаций. Машина доступна в варианте с одним двигателем и оснащена интуитивно понятной системой управления CANbus для точного и эффективного управления процессом подметания.

Ключевые конструктивные особенности

• Система с одним двигателем, питающая рабочие органы подметания напрямую от двигателя шасси, что снижает расход топлива, уровень шума и выбросы, уменьшает массу и упрощает обслуживание.
• Система управления CANbus с интуитивными органами управления и цветным монитором, отображающим конфигурацию, состояние автомобиля, предупреждения и напоминания о сервисе.
• Гидростатическая коробка передач, интегрированная в трансмиссию шасси, обеспечивает управление джойстиком вперёд/назад и однопедальную эксплуатацию для снижения усталости оператора.
• Высокая всасывающая способность за счёт нержавеющего импеллера, установленного на крыше, с коротким эффективным воздушным путём.
• Гибкое решение для монтажа на шасси, совместимое с широким выбором шасси, включая DAF, Iveco, MAN, Mercedes, Volvo, Renault и Hino.
• Доступна опция шасси на сжатом природном газе (CNG) для альтернативной топливной конфигурации с сокращением газовых выбросов и улучшением акустики.

Техническая спецификация (таблица)
Размер: ПММ 10–16 т
Скорость подметания: 0–20 mph / 0–32 kph
Объём бункера: 6,2 куб. м
Водяной бак: 1250 литров
Двигатель: один двигатель
Типичная полезная нагрузка: 5500–8500 кг
Ширина подметания: 2365 мм одиночный / 3200 мм двойной

Гидростатическая система
Гидростатическая коробка передач, разработанная Scarab, установлена в трансмиссии шасси и позволяет питать рабочие органы подметания напрямую от двигателя шасси. Управление джойстиком обеспечивает движение вперёд/назад и однопедальное управление для снижения утомляемости и упрощения эксплуатации.

Производительность всасывания
905,5 мм нержавеющий импеллер, установленный на крыше, обеспечивает короткий эффективный воздушный путь для высокой всасывающей способности при сниженном энергопотреблении.

Возможности подметания
Merlin 62 доступен в конфигурации одиночного или опционального двойного подметания. При работе всасывающей насадки, боковой щётки и widesweep машина может подметать до 2365 мм; при двойном подметании щётки могут охватывать до 3200 мм.

Прочный, надёжный бункер
Бункер изготовлен из нержавеющей стали 4003, устойчивой к коррозии и абразии, обработанной дробеструйной очисткой, загрунтованной двухкомпонентным эпоксидным грунтом и покрытой износостойким верхним слоем. Навесной фильтр с шарниром откидывается вниз для доступа при очистке.

Система управления CANbus
Система CANbus обеспечивает полный, интуитивный контроль с понятным дисплеем, указывающим конфигурацию подметания и состояние автомобиля, а также обеспечивает мониторинг в реальном времени и логирование данных для помощи в диагностике и эффективной эксплуатации.

Послепродажная поддержка
Scarab предлагает индивидуальные контракты на сервис и техническое обслуживание, поддерживаемые специализированным складом запчастей для поставки оригинальных запчастей и надёжных компонентов клиентам по всему миру.

Опции
Водная система

• Насос высокого давления / большого объёма с рукавной насадкой и автоматическим барабаном сматывания рукава
• Надголовной высоконапорный водяной бум
• Дополнительное подавление пыли для всасывающих насадок (усиленная 4-струйная водяная планка перед насадкой)
• Дополнительное подавление пыли для всасывающих труб (четыре дополнительных форсунки вверху трубы)
• Увеличенные водяные баки
• Комплект для ввода моющего средства для использования с рукавной насадкой
• Колонка гидранта, ключ и 3 метра плоского шланга 50 мм для пополнения воды на месте
• Функция одновременной мойки и подметания

Щётки

• Двойное подметание (вторичная канальная щётка на противоположной стороне + поворотный widesweep)
• Одновременное двойное подметание (обе канальные щётки и widesweep вместе)
• Вспомогательная канальная щётка, установленная перед стандартной щёткой на выдвижном/раскладывающемся креплении
• Регулируемое управление давлением для канальных щёток и widesweep
• Наклоняемая щётка
• Vari Brush (переменное управление выдвижением/вытеснением щётки)

Система всасывания

• Дверной подвижный шланг
• Задний выдвижной подвижный бум
• Надголовной подвижный бум

Разные опции

• Редуктор в трансмиссии для вариантов Unidrive
• CCTV-камера для боковой щётки и/или задней части автомобиля
• Централизованная смазочная система (ручная или автоматическая)
• Альтернативные или дополнительные проблесковые маячки
• Огнетушитель

Характеристики / технические данные

• Модель: Merlin 62
• Диапазон ПММ шасси: 10–16 т
• Диапазон скоростей подметания: 0–20 mph / 0–32 kph (постоянная скорость подметания, контролируемая оператором)
• Объём бункера: 6,2 м³
• Ёмкость водяного бака: 1250 литров (большие баки опционально)
• Схема двигателя: один двигатель (питается от двигателя шасси)
• Типичная полезная нагрузка: 5500–8500 кг
• Ширина подметания: 2365 мм (одиночная) / 3200 мм (двойная)
• Даховой импеллер: 905,5 мм нержавеющая сталь
• Материал бункера: нержавеющая сталь 4003, дробеструйная обработка, двухкомпонентный эпоксидный грунт и стойкое покрытие
• Привод: гидростатическая коробка в трансмиссии шасси с джойстиком и однопедальным управлением
• Управление: CANbus с цветным монитором, мониторинг в реальном времени и логирование данных
• Топливо/альтернатива: доступны варианты шасси на дизеле или CNG
