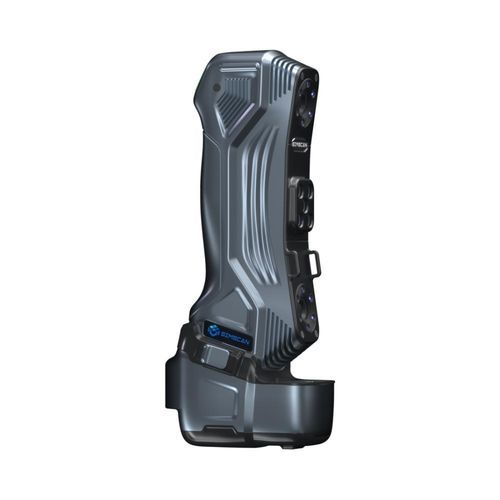

Сканер 3D SIMSCAN-E

для контроля качествадля осмотрадля ретроразработки

Обзор продукта
SIMSCAN-E — интеллектуальный беспроводной 3D-сканер размером с ладонь, с компактным цельнометаллическим корпусом и встроенным edge-вычислением. Поддерживает проводную и беспроводную работу, две горячезаменяемые батареи для длительного использования и платформу DefinSight для упрощения рабочих процессов сканирования и экспорта в распространённые 3D-форматы.

Ключевые характеристики

• Высокая пропускная способность измерений: до 6 300 000 измерений/с благодаря продвинутым алгоритмам.
• Универсальные режимы сканирования: Ultra-fast (63 синих лазерных линий, Triple Cross Technology), Hyperfine (17 параллельных синих линий) и Deep-hole (1 дополнительная синяя линия) для сложных геометрий.
• Несколько конфигураций лазерных линий и до 180 FPS для плавного сканирования.
• Точная съёмка деталей: точность измерения до 0,020 мм и алгоритм субпиксельной экстракции признаков.
• Компактность и портативность: цельнометаллический корпус 203 × 80 × 44 мм, вес 600 г для работы одной рукой.
• Встроенная обработка на устройстве и беспроводная передача по Wi‑Fi 6 для работы без кабелей.
• Две горячезаменяемые батареи и съемная зарядная база для непрерывной работы и простого переключения между проводным и беспроводным режимами.

Технологии и компоненты

• Промышленные высокоразрешающие камеры и алгоритмы улучшения изображения.
• Алгоритм субпиксельной экстракции признаков для повышения точности геометрии.
• Встроенная платформа edge-computing в сканере.
• Подключения: Wi‑Fi 6 (802.11a/b/g/n/ac) и интерфейс USB3-B.

Применения

• Аэрокосмическая отрасль
• Изготовление пресс-форм и проверка оснастки
• Автомобильная промышленность: проверка на месте пресс-штампов и приборных панелей
• Энергетика и тяжелая промышленность
• Железнодорожное и судостроение
• Обратная разработка и контроль качества

Примечания
Поставляется с программным обеспечением DefinSight и поддерживает распространённые 3D-форматы (.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk). Благодаря беспроводной работе и компактному дизайну подходит для задач на производстве и для выездных сканирований.

Технические характеристики

• Тип: SIMSCAN-E
• Режимы сканирования: Ultra-fast — 63 синих лазерных линий (Triple Cross Technology); Hyperfine — 17 параллельных синих линий; Deep-hole — 1 дополнительная синяя линия
• Точность (ошибка пробирования, ISO 17025): до 0,020 мм
• Скорость сканирования: до 6 300 000 измерений/с
• Площадь сканирования: до 700 мм × 600 мм
• Класс лазера: CLASS Ⅱ (безопасно для глаз)
• Разрешение: до 0,020 мм
• Объёмная точность (стандарт): 0,015 мм + 0,035 мм/м
• Объёмная точность (в паре с MSCAN-L15): 0,015 мм + 0,012 мм/м
• Рабочее расстояние: 300 мм
• Глубина резкости: 550 мм
• Форматы вывода: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk
• Габариты: 203 мм × 80 мм × 44 мм
• Вес: 600 г
• Рабочая температура: -10°C до 40°C
• Интерфейс: USB3-B
• Беспроводная связь: Wi‑Fi 6, 802.11a/b/g/n/ac
• Патенты: несколько CN-патентов, указанных производителем
