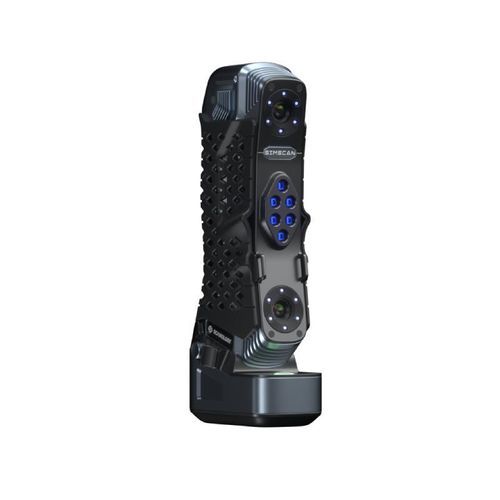

Сканер 3D SIMSCAN-S Gen2

для осмотрадля ретроразработкидля автомобилестроения

Обзор
SIMSCAN-S Gen2 — карманный 3D-сканер, разработанный для метрологии на уровне элементов и контроля в высокотехнологичных производственных средах (авиакосмическая отрасль, передовая обработка, автомобилестроение, литьё под прессом, энергетика и тяжёлая промышленность). Обеспечивает трассируемые измерения для проверки критичных для GD&T характеристик и строгих допусков.

Ключевые преимущества

• Карманный размер, лёгкий корпус из магниевого сплава, эргономичен для ручного использования (≈ 560 г).
• Беспроводная свобода с интегрированными edge-вычислениями и беспроводной передачей данных для работы в ограниченных пространствах или на высоте.
• Сверхбыстрая съёмка данных (высокая скорость измерений и частота кадров) для сложных геометрий и требовательных задач сканирования.
• Соответствие серии ISO 10360 для обеспечиваемой трассируемости и повторяемости результатов.

Режимы сканирования и оптическая система
Устройство поддерживает несколько режимов для работы с различными типами деталей и признаков:
Ультрабыстрый режим: 108 синих лазерных линий (Quad Cross Technology)
Гиперфайн-сканирование: 17 синих параллельных лазерных линий
Сканирование глубоких отверстий: 1 дополнительная синяя лазерная линия для узких/глубоких признаков

Ключевые характеристики производительности

• Точность: 0,015 мм (стандартная производительность SIMSCAN-S Gen2)
• Объёмная точность (стандарт): 0,015 мм + 0,03 мм/м
• Адаптивная фотограмметрия (с масштабной линейкой): 0,015 мм + 0,012 мм/м
• Макс. скорость измерений: 8 100 000 измерений/с
• Макс. частота кадров: до 180 FPS
• Макс. область сканирования: 700 мм × 600 мм

Конструкция и удобство использования

• Эргономичный портативный корпус с отсоединяемой зарядной базой и интуитивным дисплеем для мониторинга в реальном времени.
• Конструкция камеры с короткой базой для захвата зазоров, глубоких отверстий, пазов и каналов под крутыми углами обзора.

Выходы и интерфейсы

• Форматы выходных файлов: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk и др.
• Интерфейс: USB 3.0
• Беспроводной: Wi‑Fi 6 (802.11a/b/g/n/ac)

Соответствие и прослеживаемость
Показатели оценены в соответствии с ISO 10360-13 (лаборатория, аккредитованная по ISO 17025), VDI/VDE 2634 Part 3 и спецификациями JJF1951. Применимы патенты и защита интеллектуальной собственности.

Таблица — Выбранные технические характеристики
Тип: SIMSCAN-S Gen2 (альтернатива SIMSCAN-E Gen2)
Ультрабыстрый режим: 108 синих лазерных линий (Quad Cross Technology)
Режим Hyperfine: 17 синих параллельных лазерных линий
Режим глубоких отверстий: 1 дополнительная синяя лазерная линия
Точность (1): 0,015 мм (SIMSCAN-S Gen2) — SIMSCAN-E Gen2: до 0,020 мм
Скорость сканирования до: 8 100 000 измерений/с
Область сканирования до: 700 мм × 600 мм
Класс лазера: CLASS II (безопасно для глаз)
Разрешение до: 0,020 мм
Объёмная точность (стандарт): 0,015 мм + 0,03 мм/м
Адаптивная фотограмметрия (в паре): 0,015 мм + 0,012 мм/м
Сферичность: 0,025 мм
Плоскостность: 0,035 мм
Удаление от объекта: 300 мм
Глубина резкости: 550 мм
Форматы вывода: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk и др.
Режим интерфейса: USB 3.0
Габариты: 203 мм × 80 мм × 44 мм
Вес: 560 г
Диапазон рабочих температур: -10–40°C
Рабочая влажность (без конденсации): 10 ~ 90% RH
Беспроводной стандарт: Wi‑Fi 6 (802.11a/b/g/n/ac)

характеристики / технические спецификации

• Model: SIMSCAN-S Gen2
• Accuracy: 0,015 mm
• Volumetric accuracy (standard): 0,015 mm + 0,03 mm/m
• Adaptive photogrammetry accuracy: 0,015 mm + 0,012 mm/m (with scale bar)
• Sphericity: 0,025 mm
• Flatness: 0,035 mm
• Measurement rate: up to 8.100.000 measurements/s
• Frame rate: up to 180 FPS
• Scan area (max): 700 × 600 mm
• Stand-off distance: 300 mm
• Depth of field: 550 mm
• Laser system: 108 blue laser lines (quad-cross) + 17 parallel lines (hyperfine) + extra line for deep holes
• Laser class: CLASS II (eye-safe)
• Resolution up to: 0,020 mm
• Output formats: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Interface: USB 3.0; Wireless: Wi‑Fi 6 (802.11a/b/g/n/ac)
• Dimensions: 203 × 80 × 44 mm; Weight: 560 g
• Operating temperature: -10–40°C; Operating humidity: 10–90% RH (non-condensing)
• Standards: ISO 10360-13; tested in accredited lab (ISO 17025); VDI/VDE 2634 Part 3; JJF1951
