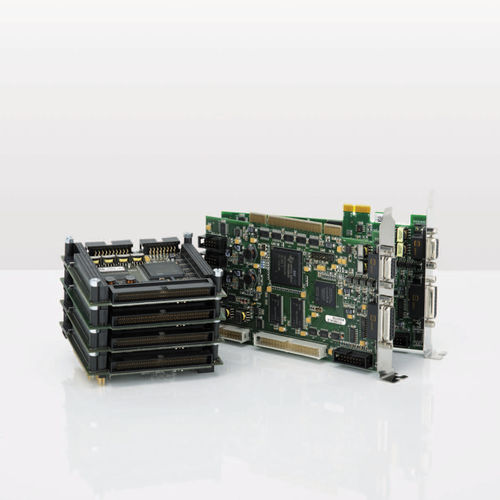

Плата управления RTC5 обеспечивает синхронное, помехоустойчивое управление системами сканирования, лазерами и периферийным оборудованием в режиме реального времени. Она выпускается в виде интерфейсной платы для ПК, платы PCI-Express или модуля PCIe/104.
RTC5 поддерживает все расширенные функции технологии iDRIVE, интегрированные в сканирующие системы с цифровой сервоэлектроникой.
Высокопроизводительный сигнальный процессор и поставляемая DLL упрощают программирование под Windows. RTC5 взаимодействует со сканирующими системами через протокол передачи данных SL2-100. Этот протокол поддерживает 20-битные сигналы управления, что позволяет увеличить разрешение позиционирования в 16 раз по сравнению с предшествующей платой RTC4.
Для управления лазером доступны различные программируемые лазерные сигналы для вывода векторных и растровых изображений. Мощность лазера свободно и автоматически регулируется.
Многочисленные опции RTC5 обеспечивают максимальную гибкость для удовлетворения широкого спектра требований заказчика.
Точная и воспроизводимая лазерная обработка
Во время работы платы управления RTC5 обеспечивают автоматическую регулировку мощности лазера в зависимости от положения/скорости/вектора. Кроме того, система сканирования может быть синхронизирована с лазером. Такая "выходная синхронизация" также возможна, когда сигнал лазерного импульса определяется фиксированными лазерными часами (например, лазеры USP) - таким образом, RTC5 обеспечивает точную и воспроизводимую лазерную обработку (см. иллюстрацию).
---
