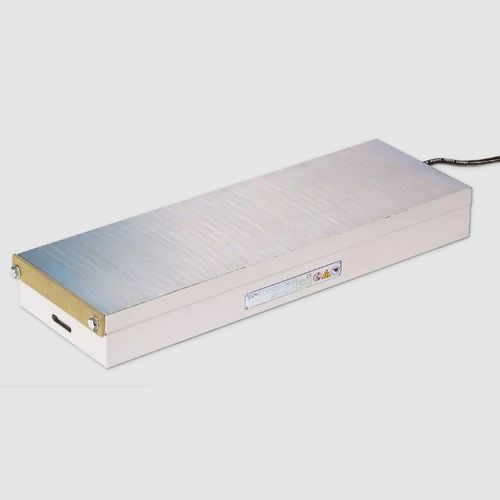

Электропатроны с постоянными магнитами с непрерывным поперечным шагом полюсов p = 13 мм, 18 мм и 25 мм
Для универсального зажима заготовок с высокой точностью.
Для главной оси заготовки, перпендикулярной шагу полюсов
Для заготовок с минимальной толщиной x:
4.5 мм при P = 13 мм
6.0 мм при P = 18 мм
8.5 мм при P = 25 мм
Для плоских заготовок мин. а:
25 мм x 25 мм при P = 13 мм
32 мм x 32 мм при P = 18 мм
45 мм x 45 мм при P = 25 мм
Магнитная сила создается постоянными магнитами, которые намагничиваются и размагничиваются короткими импульсами тока. Блочный магнит отличается прочной конструкцией и длительным сроком службы. Шаг полюсов образует "истинные" N- и S-полюса.
Цельная полюсная пластина с поперечным шагом полюсов 13 мм, 18 мм или 25 мм
"Истинное" расстояние между полюсами N/S
Отключение с помощью цикла размагничивания
Электропостоянная магнитная система для абсолютной безопасности в случае отключения электроэнергии.
По запросу поставляется с отверстиями для сжатого воздуха для P = 18/25 мм для более легкого удаления крупных деталей (адгезия)
Высокая точность благодаря полюсным пластинам, закрепленным болтами в узкой сетке
По запросу возможны усиленные системы для высокого износа
8 мм слой износа на полюсной пластине
При износе полюсная пластина может быть заменена
Пазы для патронов на обеих лицевых сторонах
Длина более 1000 мм со сквозными отверстиями для крепления на станине или столе станка
Прочный и водонепроницаемый
Степень защиты IP 6
---
