Микрошаговый контроллер двигателя SMDC-ST40
шаговыйпромышленныйс аналоговым входом

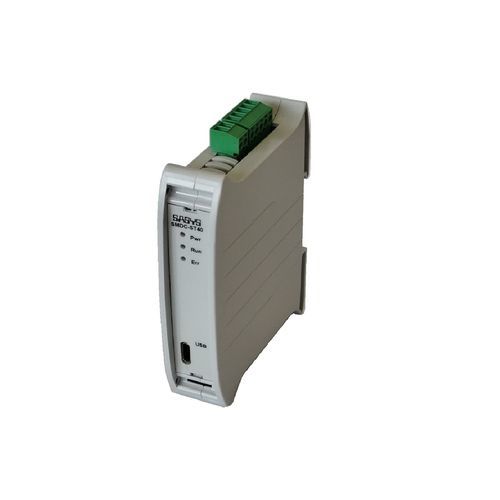

Микрошаговый контроллер двигателя - SMDC-ST40 - SASYS - шаговый / промышленный / с аналоговым входом
Микрошаговый контроллер двигателя - SMDC-ST40 - SASYS - шаговый / промышленный / с аналоговым входом
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Двигатель
шаговый, микрошаговый
Место применения
промышленный
Вход/выход
с цифровыми входами, с аналоговым входом, с цифровым выходом
Другие характеристики
монтируемый на DIN-рейке, с широтно-импульсной модуляцией, с интерфейсом USB
Входное напряжение

МАКС.: 48 V

МИН.: 20 V

Выходное напряжение

МАКС.: 30 V

МИН.: 0 V

Ток

МАКС.: 4 A

МИН.: 0,3 A

Скорость вращения

МАКС.: 6 000 rpm
(37 699,1118 rad.min-1)

МИН.: 1 rpm
(6,2832 rad.min-1)

Описание

Описание
Контроллер шагового двигателя SMDC-ST40 предназначен для управления гибридными/биполярными шаговыми двигателями с фазными токами от 300 mA до 4,0 A. Фазный ток может быть точно установлен в mA в соответствии со спецификацией двигателя. Все параметры и режимы работы настраиваются через USB-интерфейс; поддерживаются обновления прошивки. Контроллер подходит для промышленных применений для размеров NEMA 6, 8, 11, 14, 17, 23 и 24.

Режимы работы
  • PULSE режим - импульс/направление
  • JOG режим - управление скоростью по фиксированному значению или через аналоговый/PWM вход
  • slow JOG режим - управление скоростью в секундах/оборот
  • LOOP режим - позиционные перемещения между двумя концевыми выключателями с заданной скоростью, ускорением и временем удержания

Технические данные
Группа продукта: Технология привода
Тип продукта: интеллектуальные драйверы шаговых двигателей
Питание: 20-48 Vdc
Тип двигателя: шаговый двигатель
Фазный ток: 0,3 - 4,0 A
Микрошаг: 1/1 - 1/256
Микрошаги / оборот: 200 - 51 200
Цифровые входы (гальванически развязанные): 5-24 Vdc / 12 mA
Макс. частота входа: 1 MHz
Макс. частота шагов: 250 kHz
Аналоговый вход: 0 - (5)10 V
PWM вход: 0,3 - 25 kHz
Цифровой выход (гальванически развязан): макс. 30 V / 150 mA
Режимы работы: PULSE, JOG, slow JOG, LOOP
Диапазон скоростей JOG/LOOP: 1 - 6000 об/мин
Диапазон скоростей slow JOG: 1 - 6000 s/об
Ускорение / RAMP: 0 - 10000 (об/мин)/s
Задержка в режиме Loop: 0 - 60000 s
Тип крепления: DIN-рейка TH35 по EN60715
Габариты: 106 x 80 x 23 мм
Интерфейс (настройка/обновление ПО): USB

Идентификация
Артикул: 401320.00
Обозначение: SMDC-ST40
Группа продукта: Технология привода
EAN:
ZTN: 85176200
Страна происхождения: DE

Характеристики / Технические параметры
  • Поддерживаемые размеры моторов: NEMA 6, 8, 11, 14, 17, 23, 24
  • Регулируемый фазный ток: 300 mA – 4,0 A
  • Разрешение микрошагов: 1/1 до 1/256 (200 – 51 200 шагов/оборот)
  • Входы: гальванически развязанные цифровые входы 5–24 Vdc, аналог 0–(5)10 V, PWM 0,3–25 kHz
  • Выход: гальванически развязанный цифровой выход макс. 30 V / 150 mA
  • Макс. частота шагов: 250 kHz
  • Питание: 20–48 Vdc
  • Режимы работы: PULSE, JOG, slow JOG, LOOP
  • Крепление: DIN-рейка TH35 (EN60715)
  • Габариты: 106 x 80 x 23 мм
  • Интерфейс для настройки/прошивки: USB
