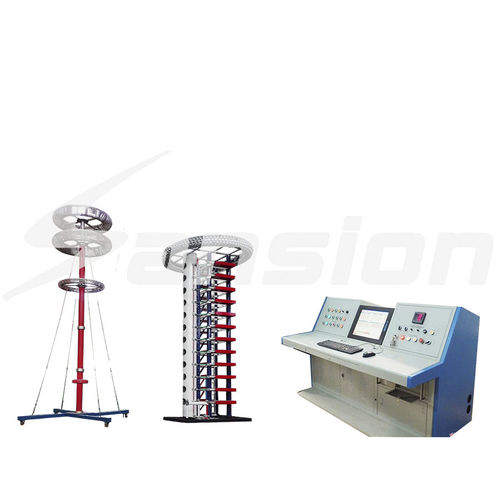

Испытательная система ударное напряжение SXCF

Эта импульсная испытательная система используется для проведения стандартных испытаний молниевых импульсов напряжения полной и рабочей волны на высоковольтных устройствах, таких как силовые конденсаторы, зазоры, проходные изоляторы, силовые трансформаторы и ТТ/ПТ. Основные параметры системы: ♦ Номинальное напряжение: 200кВ/300кВ/400кВ/800кВ или по индивидуальному заказу ♦ Номинальное напряжение этапа: 100kV ♦ Номинальная энергия этапа: 2.5kJ ♦ Импульсная емкость ступени: 0.5 мкФ ♦ Количество этапов: 2/3/4/8 ступеней при настройке ♦ Форма волны импульсного напряжения: генерируется, когда емкость нагрузки составляет 300-3000pF. T1=1.2 мкс±30%, T2=50 мкс±20%, стандартный импульс напряжения молнии полная форма волны пикового напряжения отклонения≤3%; Стандартная форма волны работы 250 ± 20%/2500 ± 60%. Эти параметры и погрешность формы волны импульсного напряжения соответствуют национальным требованиям стандартов GB311.1 и GB16927.1 и стандарта IEC. ♦ Коэффициент использования напряжения: Стандартная форма волны импульсного напряжения молнии ≥90%, если емкость нагрузки ниже 1000pF, стандартная форма волны импульсного напряжения работы≥80%, если емкость нагрузки ниже 2000pF. Стандартная форма импульсного напряжения при работе ≥70%. ♦ Диапазон блокировки: напряжение уровня находится в диапазоне 20%-100% номинального напряжения, положительный и отрицательный диапазон блокировки не менее 25%. ♦ Скорость синхронного разряда вне контроля: <5% ♦ Мин.выходное напряжение: ≥±20% от номинального напряжения. ♦ Нестабильность напряжения разряда: <±1.0% ♦ Время непрерывной работы: Выше 2/3 от номинального напряжения, непрерывная работа при заряде и разряде раз в 120 с. Ниже 2/3 номинального напряжения, непрерывная работа при заряде и разряде раз в 60 с.
