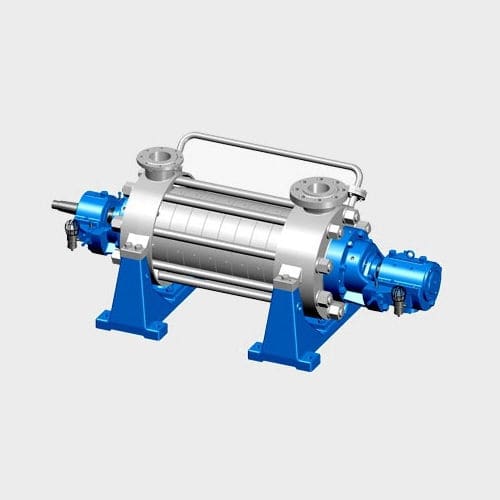

Насос типа DG представляет собой горизонтальный многоступенчатый центробежный насос, который используется для перекачивания чистой воды с температурой менее 160 ℃, а также нерастворимых твердых примесей 0,25% и жидкостей, таких как водорастворимые твердые примеси 5% и других сред, подобных воде.
Область применения
Он в основном используется в легкой текстильной промышленности для комплексного использования, а также для подачи воды в котлы низкого давления на малых тепловых электростанциях.
Структурные характеристики
Насос представляет собой однокорпусный, одинарного всасывания, многоступенчатый секционный центробежный насос. Входное и выходное отверстия насоса расположены вертикально (см. схему конструкции). Подробная структура выглядит следующим образом:
1, часть статора
Он в основном содержится в некоторых частях, таких как передняя часть, задняя часть, средняя часть, опора подшипника направляющего аппарата и балансировочная комната и т. д., которые все объединены стяжным болтом и гайкой.
2, часть ротора
Круглая гайка натянута крыльчаткой, втулкой пространства крыльчатки, уравновешивающей прокладочной втулкой, уравновешивающим диском и втулкой вала. Кроме того, она закреплена на главном валу, который использует плоскую шпонку, чтобы избежать вращения. При этом весь ротор опирается на обе стороны подшипника, следовательно, ротор соединен с двигателем напрямую эластичной муфтой.
