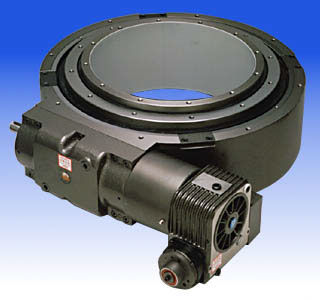

Поворотное градуированное кольцо Do series
кулачковоедля шагового двигателя

поворотное градуированное кольцо
поворотное градуированное кольцо
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Движение
поворотное
Технология
кулачковое
Место применения
для шагового двигателя

Описание

Кольцевой указатель Sankyo серии Do оснащен чугунными корпусами с большим неподвижным центральным отверстием. Центральное и наружное кольца могут поддерживать неподвижные диски управления, расположенные над или под указательным диском. Поскольку и внутреннее, и наружное кольца имеют одинаковый корпус, жесткость сохраняется. Тонкий корпус занимает мало места и служит основой для роторной сборки машины. Роботы с другим периферийным оборудованием легко монтируются на это универсальное устройство. Глобоидный кулачок вращает последователей кулачков типа игольчатых подшипников Sankyo. Оптимизация диаметра кулачкового подшипника позволяет максимально увеличить передачу крутящего момента и продлить срок службы за счет меньшего количества вращений при повышенном контакте с поверхностью. Индексирование инкрементальных ограничителей колеблется от 16 до 60 для поддержки дисков большого диаметра от 2250 до 7200 мм (от 7,3 до 23,5 футов). Таким образом, между узлами остается достаточно места для установки станций техосмотра. Многочисленные периоды индексации обеспечивают непрерывный или по требованию рабочий цикл с блокировкой индексирующего кольца в течение 20-30 угловых секунд в течение всего периода выдержки. Эти универсальные устройства индексируются в обоих направлениях или осциллируют. Машины серии Ro могут выполнять непоследовательные перемещения с непрерывным приводным кулачком, используя серводвигатель или обеспечивая инкрементальные остановки менее 16. Большинство агрегатов приводится в действие мотор-редукторами, которые находятся в пределах высоты индексного корпуса или червячного редуктора Sankyo серии R (см. рисунок). Пакеты временных кулачков доступны с недорогими фотолучевыми датчиками или бесконтактными датчиками для промывки (IP67/NEMA-6/6P).

---
