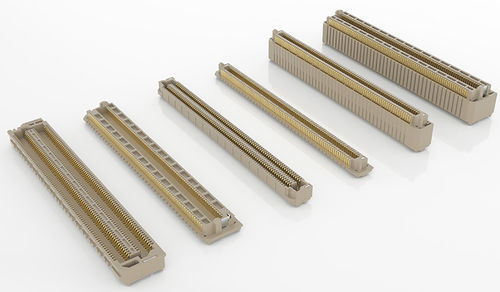

Соединитель для передачи данных oHFM™

плата-платавнутренняя резьбанаружная резьба

Обзор
Open Harmonized FPGA Modules (oHFM) — комбинированный подход для FPGA‑модулей низкого и высокого диапазонов, включающий паяемые и разъёмные встроенные System‑on‑Modules (SoM). Разъёмные SoM oHFM.c разработаны для высокоскоростной работы (до 112 Gbps PAM4), масштабируемости и простоты обновления. Модули oHFM.c поддерживают реализации только на FPGA и интеграцию CPU + FPGA; доступны четыре базовых форм‑фактора и четыре расширенные варианта, увеличивающие длину модуля на 20 мм (по 10 мм с каждого конца) для дополнительной площади PCB и повышенной плотности компонентов.

Форм‑факторы

• Size‑S – «Small»: 75 мм x 50 мм (расширенный: 95 мм x 50 мм)
• Size‑M – «Medium»: 75 мм x 70 мм (расширенный: 95 мм x 70 мм)
• Size‑L – «Large»: 75 мм x 90 мм (расширенный: 95 мм x 90 мм)
• Size‑XL – «Extra Large»: 75 мм x 120 мм (расширенный: 95 мм x 120 мм)

Разъёмы oHFM™
Разъёмы oHFM™ представляют собой высокопроизводительные массивы по 320 контактов. Разъём со стороны модуля — receptacle (female), монтируется на нижней стороне платы модуля; разъём со стороны несущей платы — plug (male), монтируется на верхней стороне carrier PCB. Модульные розетки используются на стандартной высоте; мужские разъёмы carrier имеют варианты, обеспечивающие высоту стека 5 мм или 10 мм.

• Обозначения разъёмов модуля: J1, J2, J3, J4.
• Обозначения разъёмов carrier: P1, P2, P3, P4.
• Модули Size‑S: используют два 320‑контактных receptacle (J1/J2) с шагом строк 0.96 / 1.5 / 0.96 мм и шагом столбца 0.635 мм (J2 опционально).
• Модули Size‑L: добавляют 320‑контактный receptacle J3 с шагом строк 2.2 / 2.4 / 2.2 мм и шагом столбца 0.635 мм.
• Модули Size‑XL: добавляют 320‑контактный receptacle J4 с теми же значениями шагов.
• Поддержка скоростей: разъёмы Size‑S поддерживают до 64 Gbps PAM4 (на базе Samtec AcceleRate® HD); Size‑L и Size‑XL поддерживают до 112 Gbps PAM4 (на базе Samtec AcceleRate® HP).

oHFM™ Разъёмы — сводная таблица
Samtec PN | Module Receptacle | Carrier Plug | Stack Height | Termination | Weld Tabs | Plating | Prints | 3D | PADS
ASP-240412-01 | J1/J2 | (module receptacle only) | (varies) | Column termination | X (weld tabs) | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240412-02 | J1/J2 | (module receptacle only) | (varies) | Column termination | X (weld tabs -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240413-01 | (module receptacle) | P1/P2 | 5 mm | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240413-02 | (module receptacle) | P1/P2 | 5 mm | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-242870-01 | (module receptacle) | P1/P2 | 10 mm | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-242870-02 | (module receptacle) | P1/P2 | 10 mm | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240410-01 | J3/J4 | (module receptacle) | (varies) | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240410-02 | J3/J4 | (module receptacle) | (varies) | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240411-01 | (module receptacle) | P3/P4 | 5 mm | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240411-02 | (module receptacle) | P3/P4 | 5 mm | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-242868-01 | (module receptacle) | P3/P4 | 10 mm | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-242868-02 | (module receptacle) | P3/P4 | 10 mm | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available

Аппаратные стойки (standoff) — сводка
Samtec PN | Application | Material | Thread Pitch | Module Stack Height | Prints | 3D | PADS
ASP-230558-01 | JSOM Assembly | Stainless Steel | M2.5 | 5 mm | PDF Print available | STEP available | PADS File available
ASP-230565-01 | Standoff Assembly | Stainless Steel | M2.5 | 5 mm | PDF Print available | STEP available | PADS File available
ASP-222919-01 | JSOM Assembly | Stainless Steel | M2.5 | 10 mm | PDF Print available | STEP available | PADS File available
ASP-222923-01 | Standoff Assembly | Stainless Steel | M2.5 | 10 mm | PDF Print available | STEP available | PADS File available

Характеристики / Технические спецификации

• Базовые размеры модулей: Size‑S, Size‑M, Size‑L, Size‑XL; расширенные варианты добавляют 20 мм к длине модуля.
• Типичный размер модуля: 75 мм x 50/70/90/120 мм (расширенный: 95 мм x 50/70/90/120 мм).
• Плотность контактов: 320‑контактные высокопроизводительные массивы на позицию разъёма.
• Примеры шагов: Size‑S строки 0.96 / 1.5 / 0.96 мм; столбцы 0.635 мм. Size‑L/XL строки 2.2 / 2.4 / 2.2 мм; столбцы 0.635 мм.
• Поддерживаемые скорости: Size‑S до 64 Gbps PAM4; Size‑L и Size‑XL до 112 Gbps PAM4.
• Ориентация разъёмов: модульные receptacle (females) монтируются снизу модуля; carrier plug (males) монтируются сверху carrier PCB.
• Поддерживаемые высоты стека: 5 мм и 10 мм для carrier plug; модульные receptacle — стандартной высоты.
• Доступные ресурсы: PDF‑чертежи, 3D‑модели (IGES / PARASOLID / STEP) и PADS‑файлы для перечисленных артикулов.
