Соединитель РЧ 100-CM
радиочастотакоаксиальныйвнутренняя резьба

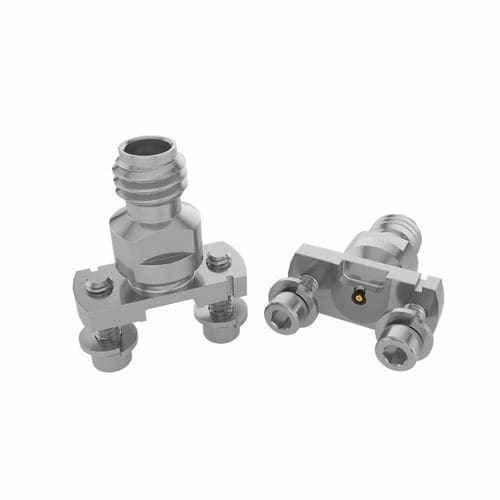

Соединитель РЧ - 100-CM - SAMTEC - радиочастота / коаксиальный / внутренняя резьба
Соединитель РЧ - 100-CM - SAMTEC - радиочастота / коаксиальный / внутренняя резьба
Соединитель РЧ - 100-CM - SAMTEC - радиочастота / коаксиальный / внутренняя резьба - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
РЧ, радиочастота
Формат
коаксиальный
Тип соединения
внутренняя резьба, розетка
Электрическая спецификация
высокочастотный
Область применения
для электроники
Импеданс

50 Ohm

Описание

Обзор
  • Прецизионный разъём 50 Ом, 1,00 мм, разработан для вертикального компрессионного монтажа без пайки в высокочастотных тестовых и измерительных приложениях.
  • Компактный форм‑фактор для увеличения плотности разъёмов на RF‑фиксшумах и печатных платах.
  • Экономичное сборочное решение, заменяемое на месте; доступны варианты с резьбовым соединением для повышенной механической стабильности.


Ключевые характеристики
  • Работа до 120 GHz (варианты конструкции позволяют расширение в сторону D‑диапазона).
  • Вертикальный компрессионный монтаж без пайки для установки на плату или испытательный стенд.
  • Толщина платы (вертикально): .016" – .125" (стандарт) или .069" – .178" (с винтами).
  • Совместим с линиями передачи microstrip и CPW.
  • Функции выравнивания (fiducials) на PCB для устранения визуального смещения и обеспечения максимальной RF‑производительности.


Дополнительные особенности
  • Конструкция с воздушным диэлектриком для низкого VSWR и малых потерь вставки.
  • Резьбовое соединение обеспечивает высокую механическую стабильность и воспроизводимость в тестовых конфигурациях.
  • Рекомендуемый момент затяжки при монтаже на плату: 0,5 ~ 0,8 in-lbs.
  • Поддерживает возможности расширения полосы пропускания для новых применений в D‑диапазоне.


Документация и ресурсы
  • Технические характеристики продукта, страницы каталога, чертежи и отчёты RF‑испытаний доступны в разделе документации на странице продукта.


Характеристики / технические спецификации
  • Серия: 100-CM
  • Коммерческое обозначение: разъём 50 Ом 1,00 мм, вертикальный компрессионный монтаж без пайки
  • Пример конфигурируемой позиции: 100-J-P-VP-ST-CMM-1
  • Импеданс: 50 Ом
  • Частотная производительность: до 120 GHz
  • Стиль монтажа: вертикальный компрессионный монтаж без пайки
  • Толщина платы (вертикально): .016" – .125" (стандарт) или .069" – .178" (с винтами)
  • Соединение: резьбовое соединение
  • Конструкция: воздушный диэлектрик для низкого VSWR и малого коэффициента вставки
  • Рекомендуемый момент затяжки (монтаж на плату): 0,5 - 0,8 in-lbs
  • Применения: высокопроизводительные RF‑тесты, передача microstrip/CPW, миллиметроволновые измерения
