Кабель SKA02 представляет собой системный кабель для подключения аналоговых камер и был специально разработан для использования во взрывоопасных зонах. Он соответствует требованиям к кабелям и проводам согласно DIN EN 60079-14. При использовании соответствующего кабельного ввода кабель можно вводить непосредственно во взрывонепроницаемые оболочки.
Особенности.
> Отвечает требованиям к кабелям во взрывоопасных зонах в соответствии с главой 9.3 стандарта IEC/EN 60079-14.
> Конструкция с дополнительным силовым каналом: Квадрат: 3 x 1,5 мм², Цветовой код: BK-BU-GN/YE.
Стандарты:
EN 60079-14:2014 "Проектирование, выбор и монтаж электроустановок
IEC 60079-14:2013 "Проектирование, выбор и монтаж электроустановок
EN 50288-10-1; IEC 61156-5 ; EN 50173 ; ISO/IEC 11801 2. издание
EN 60332-1-2 ; IEC 60754-2 ; UL AWM 21586
Химические характеристики:
Маслостойкость в соответствии с VDE 0472 Section 803 (Toil max = 100°C, IRM2, испытание в течение 7 дней 40% удлинения и 40% прочности на разрыв); огнестойкость в соответствии с IEC 60332-1-2 (пламя 1 кВт); устойчивость к УФ-излучению; не содержит галогенов, устойчив к микрогенам и гидролизу
Маркировка:
SAMCON GmbH SKA02 +Art.-Nr. 0001004033 / Koax 75OHM 2x2x0,25мм² +4x0,75мм²
Конструкция:
Внешняя оболочка: PUR
Цвет внешней оболочки: черный, аналогичный RAL 9005 матовый
Цвет печати: TSD белый
Наружный диаметр: ок. 9,4 ± 0,30 мм

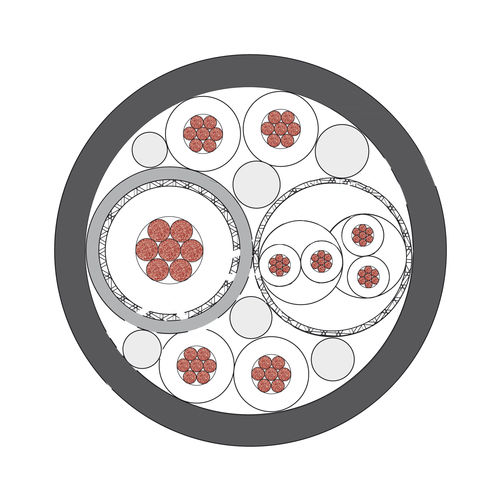

Скрутка: коаксиальная. + витая пара + питание + флисовая обвязка + оболочка
Кабель видеосигнала:
Тип: коаксиальный
Жила: 19x0,127 мм tinnend = AWG24
Диэлектрический материал: Polyolefine
Диаметр диэлектрической жилы: 2,80 ± 0,10 мм
Цвет диэлектрика: натуральный
Экран: медная оплетка с покрытием, плотность 90%
Материал оболочки: TPE-черный
Диаметр оболочки: 4,00 мм
Импеданс: 75 Ом
Емкость: 58 пФ/м
---
