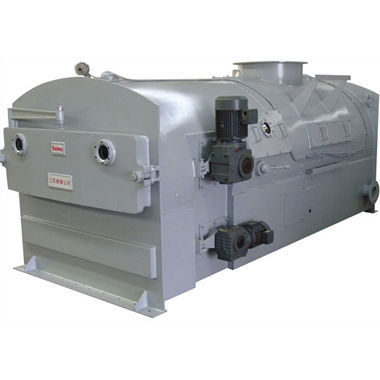

Гравиметрическое подающее устройство F55

с ручным управлениемконтролируемое PLCугольного порошка

Устойчивый к давлению гравиметрический питатель угля Saimo F55 специально разработан для непрерывной подачи определенного количества угля в большие электрические и промышленные котлы. Точность и надежность достигаются за счет объединения новейшей технологии взвешивания в движении Saimo и специально разработанного цифрового контроллера. Он широко используется для контроля топлива, мониторинга запасов и отчетности для всех видов котлов под давлением на электростанциях, в химической промышленности и на угольных шахтах. Теория работы Для типичных применений котлов с угольным порошком, угольный питатель обычно устанавливается под бункером для непрерывной подачи заданного потока угля в мельницу под давлением. Угольный питатель соединен с бункером через входной желоб для обеспечения положительной загрузки угля на ленту угольного питателя. Два высокоточных тензометрических тензодатчика, расположенных под весовой платформой, обеспечивают определение веса угля в режиме реального времени по мере прохождения загрузки ленты через зону взвешивания. Скорость ленты постоянно измеряется с помощью цифрового датчика скорости, импульсный выход которого пропорционален скорости ленты. Датчик скорости установлен на хвостовом шкиве для обеспечения точного измерения скорости ленты и обнаружения любого возможного проскальзывания. Сигнал скорости и сигнал веса объединяются в микропроцессорном интеграторе-сумматоре, который генерирует и отображает сигнал истинной скорости в TPH и общее количество поданного материала. Контроллер сравнивает сигнал скорости с заданной скоростью подачи (заданной с главного компьютера, ПЛК или вручную) и генерирует необходимый выходной сигнал на частотный преобразователь с помощью ПИД-регулирования, изменяя скорость ленты питателя для поддержания требуемой постоянной скорости подачи материала.
